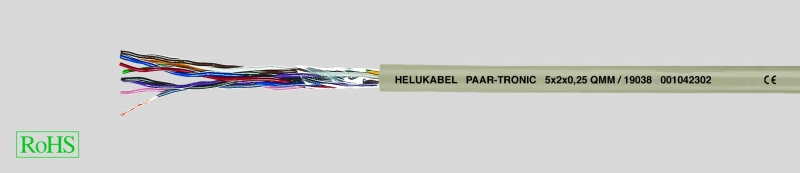

PAAR-TRONIC, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
PVC-кабель для передачи данных на основании DIN VDE 0812 и 0814
Температурный диапазон
подвижно от -5 °C до +80 °C
стационарно от -30 °C до +80 °C
Максимальное рабочее напряжение 350 В
(не для использования...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — PAAR-TRONIC, гибкий, цветовая маркировка в соответствии с DIN 47100, с экраном, с разметкой метража
- PVC-кабель для передачи данных на основании DIN VDE 0812 и 0814
-
Температурный диапазонподвижно от -5 °C до +80 °Cстационарно от -30 °C до +80 °C
-
Максимальное рабочее напряжение 350 В(не для использования в силовых цепях)
- Испытательное напряжение 1200 В
- Напряжение пробоя мин. 2400 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкость (приблиз. значение) при 800 Гцжила/жила при 0,14 мм² = 120 пФ/мжила/жила при 0,25 мм² = 150 пФ/м
-
Токовая нагрузкапри 0,14 мм² = 1,5 Апри 0,25 мм² = 2,5 А
- Индуктивность пр. 0,65 мГн/км
- Импеданс пр. 78 Ом
- K1-связь пр. 300 пФ/100 м
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок от 0,5 мм² в соответствии с DIN VDE 0295, кл.5, BS 6360 кл.5, IEC 60228, кл.5
- Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Маркировка жил (пары) в соответствии с DIN 47100
- Жилы скручены попарно с оптимальным шагом
- Пары скручены по длине с оптимальным шагом
- Пленка поверх жил
- Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7032)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
-
Аналоги с экраном:PAAR-TRONIC-CY
Используются как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей управления и передачи данных в электронике, измерительных и регулирующих устройствах, а также везде, где требуется минимальный внешний диаметр – например, в вычислительной технике и для передачи сигналов. Следует применять в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
Кабели предназначены для слаботочных цепей.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 19001 | 1 x 2 x 0,14 | 3,5 | 2,7 | 20,0 | 26 |
| 19002 | 2 x 2 x 0,14 | 5,1 | 5,4 | 25,0 | 26 |
| 19003 | 3 x 2 x 0,14 | 5,2 | 8,0 | 31,0 | 26 |
| 19004 | 4 x 2 x 0,14 | 5,6 | 10,7 | 38,0 | 26 |
| 19005 | 5 x 2 x 0,14 | 6,6 | 13,4 | 45,0 | 26 |
| 19006 | 6 x 2 x 0,14 | 6,9 | 16,1 | 50,0 | 26 |
| 19007 | 7 x 2 x 0,14 | 6,9 | 18,8 | 57,0 | 26 |
| 19008 | 8 x 2 x 0,14 | 7,5 | 21,5 | 64,0 | 26 |
| 19009 | 10 x 2 x 0,14 | 8,6 | 26,9 | 78,0 | 26 |
| 19010 | 11 x 2 x 0,14 | 8,7 | 29,5 | 86,0 | 26 |
| 19011 | 12 x 2 x 0,14 | 8,9 | 32,3 | 94,0 | 26 |
| 19012 | 14 x 2 x 0,14 | 9,6 | 37,6 | 105,0 | 26 |
| 19013 | 15 x 2 x 0,14 | 9,8 | 40,3 | 108,0 | 26 |
| 19014 | 16 x 2 x 0,14 | 10,1 | 43,0 | 110,0 | 26 |
| 19015 | 18 x 2 x 0,14 | 10,4 | 48,4 | 119,0 | 26 |
| 19016 | 20 x 2 x 0,14 | 10,8 | 54,0 | 130,0 | 26 |
| 19017 | 22 x 2 x 0,14 | 11,6 | 59,0 | 150,0 | 26 |
| 19018 | 24 x 2 x 0,14 | 12,4 | 65,0 | 170,0 | 26 |
| 19019 | 25 x 2 x 0,14 | 12,5 | 67,0 | 180,0 | 26 |
| 19020 | 26 x 2 x 0,14 | 12,5 | 70,0 | 184,0 | 26 |
| 19021 | 27 x 2 x 0,14 | 12,7 | 73,0 | 188,0 | 26 |
| 19022 | 28 x 2 x 0,14 | 12,8 | 75,0 | 192,0 | 26 |
| 19023 | 30 x 2 x 0,14 | 13,1 | 81,0 | 200,0 | 26 |
| 19024 | 32 x 2 x 0,14 | 13,5 | 86,0 | 224,0 | 26 |
| 19025 | 34 x 2 x 0,14 | 14,0 | 91,0 | 247,0 | 26 |
| 19026 | 36 x 2 x 0,14 | 14,2 | 97,0 | 260,0 | 26 |
| 19027 | 38 x 2 x 0,14 | 14,3 | 102,0 | 272,0 | 26 |
| 19028 | 40 x 2 x 0,14 | 15,0 | 108,0 | 294,0 | 26 |
| 19029 | 44 x 2 x 0,14 | 15,9 | 118,0 | 334,0 | 26 |
| 19030 | 45 x 2 x 0,14 | 15,9 | 121,0 | 342,0 | 26 |
| 19031 | 50 x 2 x 0,14 | 16,5 | 134,0 | 387,0 | 26 |
| 19032 | 52 x 2 x 0,14 | 16,9 | 140,0 | 403,0 | 26 |
| 19033 | 55 x 2 x 0,14 | 17,5 | 148,0 | 427,0 | 26 |
| 19034 | 1 x 2 x 0,25 | 4,0 | 5,0 | 32,0 | 24 |
| 19035 | 2 x 2 x 0,25 | 6,0 | 10,0 | 37,0 | 24 |
| 19036 | 3 x 2 x 0,25 | 6,3 | 15,0 | 47,0 | 24 |
| 19037 | 4 x 2 x 0,25 | 6,8 | 20,0 | 58,0 | 24 |
| 19038 | 5 x 2 x 0,25 | 7,8 | 25,0 | 70,0 | 24 |
| 19039 | 6 x 2 x 0,25 | 8,3 | 30,0 | 80,0 | 24 |
| 19040 | 7 x 2 x 0,25 | 8,3 | 35,0 | 89,0 | 24 |
| 19041 | 8 x 2 x 0,25 | 9,3 | 40,0 | 99,0 | 24 |
| 19042 | 10 x 2 x 0,25 | 10,5 | 50,0 | 114,0 | 24 |
| 19043 | 11 x 2 x 0,25 | 10,6 | 55,0 | 126,0 | 24 |
| 19044 | 12 x 2 x 0,25 | 10,8 | 60,0 | 137,0 | 24 |
| 19045 | 14 x 2 x 0,25 | 11,6 | 70,0 | 161,0 | 24 |
| 19046 | 15 x 2 x 0,25 | 12,0 | 75,0 | 174,0 | 24 |
| 19047 | 16 x 2 x 0,25 | 12,5 | 80,0 | 187,0 | 24 |
| 19048 | 18 x 2 x 0,25 | 12,8 | 90,0 | 212,0 | 24 |
| 19049 | 20 x 2 x 0,25 | 13,3 | 100,0 | 234,0 | 24 |
| 19050 | 22 x 2 x 0,25 | 14,0 | 110,0 | 250,0 | 24 |
| 19051 | 24 x 2 x 0,25 | 15,0 | 120,0 | 280,0 | 24 |
| 19052 | 25 x 2 x 0,25 | 15,3 | 125,0 | 300,0 | 24 |
| 19053 | 26 x 2 x 0,25 | 15,3 | 130,0 | 320,0 | 24 |
| 19054 | 27 x 2 x 0,25 | 15,5 | 135,0 | 330,0 | 24 |
| 19055 | 28 x 2 x 0,25 | 15,7 | 140,0 | 345,0 | 24 |
| 19056 | 30 x 2 x 0,25 | 16,1 | 150,0 | 370,0 | 24 |
| 19057 | 32 x 2 x 0,25 | 16,5 | 160,0 | 410,0 | 24 |
| 19058 | 34 x 2 x 0,25 | 17,2 | 170,0 | 425,0 | 24 |
| 19059 | 36 x 2 x 0,25 | 17,3 | 180,0 | 440,0 | 24 |
| 19060 | 38 x 2 x 0,25 | 17,6 | 190,0 | 480,0 | 24 |
| 19061 | 40 x 2 x 0,25 | 18,3 | 200,0 | 530,0 | 24 |
| 19062 | 44 x 2 x 0,25 | 19,7 | 220,0 | 580,0 | 24 |
| 19063 | 45 x 2 x 0,25 | 19,7 | 225,0 | 600,0 | 24 |
| 19064 | 50 x 2 x 0,25 | 20,4 | 250,0 | 650,0 | 24 |
| 19065 | 52 x 2 x 0,25 | 20,8 | 260,0 | 670,0 | 24 |
| 19066 | 55 x 2 x 0,25 | 21,5 | 275,0 | 790,0 | 24 |
| 19067 | 1 x 2 x 0,34 | 4,4 | 6,5 | 36,0 | 22 |
| 19068 | 2 x 2 x 0,34 | 6,9 | 13,1 | 42,0 | 22 |
| 19069 | 3 x 2 x 0,34 | 7,0 | 19,6 | 50,0 | 22 |
| 19070 | 4 x 2 x 0,34 | 7,8 | 26,1 | 61,0 | 22 |
| 19071 | 1 x 2 x 0,5 | 4,6 | 9,6 | 42,0 | 20 |
| 19072 | 2 x 2 x 0,5 | 7,6 | 19,2 | 51,0 | 20 |
| 19073 | 3 x 2 x 0,5 | 7,7 | 28,8 | 62,0 | 20 |
| 19074 | 4 x 2 x 0,5 | 8,6 | 38,4 | 73,0 | 20 |
| 19075 | 1 x 2 x 0,75 | 5,2 | 14,4 | 47,0 | 18 |
| 19076 | 2 x 2 x 0,75 | 8,5 | 28,8 | 59,0 | 18 |
| 19077 | 3 x 2 x 0,75 | 8,6 | 43,2 | 74,0 | 18 |
| 19078 | 4 x 2 x 0,75 | 9,6 | 57,6 | 93,0 | 18 |
