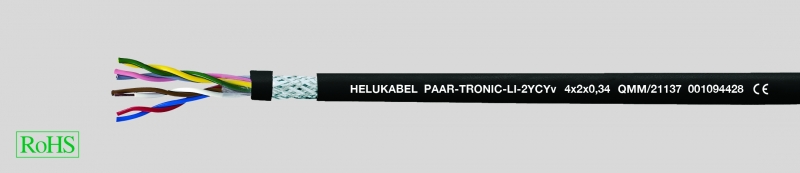

PAAR-TRONIC-Li-2YCYv, PE-изоляция, с низкой ёмкостью, Termi-Point®, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель для передачи данных с PE-изоляцией
Температурный диапазон
подвижно от -5°C до +70°C
стационарно от -30 °C до +80 °C
Сопротивление проводника (шлейф ) при 20 °C
0,22 мм² макс. 186...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — PAAR-TRONIC-Li-2YCYv, PE-изоляция, с низкой ёмкостью, Termi-Point®, ЭМС, с разметкой метража
- Кабель для передачи данных с PE-изоляцией
-
Температурный диапазонподвижно от -5°C до +70°Cстационарно от -30 °C до +80 °C
-
Сопротивление проводника (шлейф) при 20 °C0,22 мм² макс. 186 Ом/км0,34 мм² макс. 115 Ом/км0,5 мм² макс. 78,5 Ом/км1,0 мм² макс. 39,2 Ом/км
-
Максимальное рабочее напряжение 250 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 2000 Вжила/экран 1000 В
-
Сопротивление изоляциимин. 5 ГОм x км
-
Рабочая емкость при 800 Гц>4 пары макс. 60 нФ/км4 пары, значения на 20% выше
- Индуктивность пр. 0,66 мГн/км
-
Линейное затухание (прибл.)0,22 мм² при 100 кГц 9,0 дБ/км0,34 мм² при 100 кГц 6,6 дБ/км0,50 мм² при 100 кГц 6,0 дБ/км0,22 мм² при 1 МГц 25,0 дБ/км0,34 мм² при 1 МГц 20,0 дБ/км0,50 мм² при 1 МГц 18,0 дБ/км
-
Переходное затуханиедо 1 МГц мин. 50 дБдо 10 МГц мин. 40 дБ
-
Минимальный радиус изгибаподвижно 12x Ø кабелястационарно 7,5x Ø кабеля
-
Медные проводники, 7-проволочные, в соответствии с DIN VDE 0881,предназначены для соединения по технологии Termi-Point®
-
Структура жил:0,22 мм² = 7x0,20 мм0,34 мм² = 7x0,25 мм0,5 мм² = 7x0,30 мм
- Изоляция жил из PE, тип компаунда L/MD1 в соответствии с DIN VDE 0819-103 / DIN EN 50290-2-23
- Маркировка жил (пары) в соответствии с DIN 47100
- Жилы скручены попарно с оптимальным шагом
- Пары скручены по длине с оптимальным шагом
- Пленка поверх жил
- Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
- Внешняя оболочка – специальный PVC-материал TM2, черный, в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Исполнение... Yv с усиленной внешней оболочкой
- С разметкой метража
- Одним из преимуществ данных кабелей является возможность быстрого и экономичного подключения по технологии Termi-Point®. В этом случае нет необходимости в пайке и предварительном удалении изоляции жил
- За счет парной скрутки эффективно подавляются перекрестные помехи
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Внешняя оболочка – самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Для сечения 0,22 мм² кабель рассчитан на использование разъемов D-Sub
- Termi-Point® = зарегистрированный товарный знак фирмы AMP.
Данные кабели с PE-изоляцией и парной скруткой служат, прежде всего, для бесперебойной передачи сигналов и данных на большие расстояния. Высокие скорости передачи оптимально подходят для интерфейсов RS 422 и RS 485. Предназначены для стационарного и гибкого применения в свободном движении без растягивающих усилий. Применяются в сухих и влажных помещениях. Черный Yv с усиленной внешней оболочкой предназначен для прокладки в земле и на открытом воздухе.
ЭМС = электромагнитная совместимость.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 21129 | 2 x 2 x 0,22 | 8,0 | 26,0 | 60,0 | 24 |
| 21130 | 3 x 2 x 0,22 | 8,3 | 31,0 | 79,0 | 24 |
| 21131 | 4 x 2 x 0,22 | 8,9 | 38,0 | 96,0 | 24 |
| 21132 | 8 x 2 x 0,22 | 10,6 | 62,0 | 140,0 | 24 |
| 21133 | 10 x 2 x 0,22 | 12,1 | 79,0 | 184,0 | 24 |
| 21135 | 2 x 2 x 0,34 | 9,2 | 35,0 | 83,0 | 22 |
| 21136 | 3 x 2 x 0,34 | 9,6 | 44,0 | 92,0 | 22 |
| 21137 | 4 x 2 x 0,34 | 10,2 | 53,0 | 112,0 | 22 |
| 21138 | 8 x 2 x 0,34 | 12,8 | 86,0 | 179,0 | 22 |
| 21139 | 10 x 2 x 0,34 | 14,1 | 104,0 | 219,0 | 22 |
| 21141 | 2 x 2 x 0,5 | 10,0 | 49,0 | 90,0 | 20 |
| 21142 | 3 x 2 x 0,5 | 10,4 | 60,0 | 126,0 | 20 |
| 21143 | 4 x 2 x 0,5 | 11,2 | 73,0 | 146,0 | 20 |
| 21144 | 8 x 2 x 0,5 | 13,9 | 124,0 | 246,0 | 20 |
| 21145 | 10 x 2 x 0,5 | 16,0 | 155,0 | 292,0 | 20 |
| 21146 | 2 x 2 x 1 | 10,8 | 81,0 | 141,0 | 17 |
| 21147 | 3 x 2 x 1 | 11,5 | 102,0 | 170,0 | 17 |
| 21148 | 4 x 2 x 1 | 12,0 | 130,0 | 203,0 | 17 |
| 21149 | 8 x 2 x 1 | 14,9 | 240,0 | 261,0 | 17 |
| 21150 | 10 x 2 x 1 | 17,2 | 282,0 | 287,0 | 17 |
