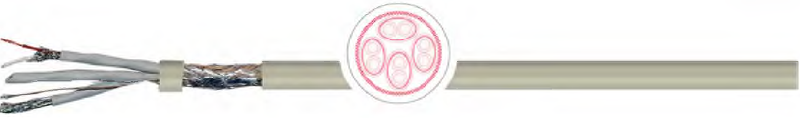

PAARTRONIC-CY-CY LIYCY-CY (TP)
Производитель —
Оценка (средняя 5)
Применение
Используется в качестве контрольного, сигнального и соединительного кабеля для передачи аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерной системах, где должна быть обеспечена...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — PAARTRONIC-CY-CY LIYCY-CY (TP)
Применение
Используется в качестве контрольного, сигнального и соединительного кабеля для передачи аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерной системах, где должна быть обеспечена передача данных без помех. Применяется для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих и сырых помещениях, но не в почве. Используется на открытом воздухе с защитой против УФ-излучения.
Особенности
- Пары в индивидуальном экране с заземляющим (контактным) проводником в специальной ПВХ изоляции и все это в общем экране.
- 2 жилы скручены в пару (TP = twisted pair).
- Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
- Отсутствие кремнийорганической резины (при производстве).
- Рекомендуется для электромагнитной совместимости (ЭМС).
Примечание
- Соответствует директиве RoHS.
- Возможна поставка: ELITRONIC-CY-CY LIYCY-CYfc жилами в индивидуальном экране);PAARTRONЮ ®-DY-CY LIYDY-CY (со спиральным медным экраном).
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|
Конструкция и технические характеристики |
|
|
проводник |
медный гибкий многопроволочный |
|
структура |
по DIN VDE 0295 кл. 5, по. IEC 60228 кл.5; искп.: 0,34 mm2, многопров. (7 x 0,25 mm) |
|
изоляция |
ПВХ. |
|
маркировка жил |
в соотв. DIN 47100 разнообразные цвета |
|
способ скрутки |
2 жилы скручены в пару; экранированная пара в оболочке послойная скрутка |
|
экран |
луженая медная оплетка поверх каждой пары, плотность покрытия ок. 85%. |
|
материал внутренней оболочки |
оболочка поверх каждой пары из ПВХ |
|
общий экран |
лужен. медн. оплетка, плотн.покр.ок.85% |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
серый, RAL 7032 |
|
номинальное напряжение |
250 V; максимальное напряжение при 0,14mm2: 350 V;> 0,14mm2: 500 V |
|
испытательное напряжение |
на 0,14 mm2 жила/жила: 1,2 жила/экран: 2kV > 0,14 mm2: жила/жила: 1,5 kV; жила/экран: 2kV |
|
сопротивление провода |
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5 |
|
сопротивление изоляции |
не менее 20 MQ x км. |
|
длительные допустимые токовые нагрузки |
согл. DIN VDE, см. таб. техн. указаний. |
|
емкость |
жил./жил.ок.120 nF/km; жил/экр. ок.160 nF/km |
|
индуктивность |
ок. 0.65 nF/km |
|
наименьший радиус изгиба |
до12 mm 0: 5 x диаметр кабеля; bis 20 mm 0: 7,5 |
|
неподвижно |
xдиаметр кабел;> 20 mm 0: 10 x диаметр кабеля |
|
наименьший радиус изгиба |
до 12 mm 0: 10 x диаметр кабеля; bis 20 mm 0: 15 |
|
подвижно |
x диаметр кабеля;> 20 mm 0: 20 x диаметр кабеля |
|
температура стационарно |
-30 °C / +80 °C |
|
температура подвижно |
— 5 °C / +70 °C |
|
свойства изоляции |
самозатухающ, трудновоспламен. IEC 60332-1 |
|
стандарт |
DIN VDE 0812,0814;DIN 47414/дир.2006/95^ |
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 500668 | PAARTRONIC-CY-CY LIYCY-CY (TP) | DIN47100, GRAU RAL 7032 | 9,5 | 2X2X0,25 | 59 | 120 |
| 500678 | PAARTRONIC-CY-CY LIYCY-CY (TP) | DIN47100, GRAU RAL 7032 | 10 | 3X2X0,25 | 75 | 145 |
| 500683 | PAARTRONIC-CY-CY LIYCY-CY (TP) | DIN47100, GRAU RAL 7032 | 11,2 | 4X2X0,25 | 93 | 180 |
| 500686 | PAARTRONIC-CY-CY LIYCY-CY (TP) | DIN47100, GRAU RAL 7032 | 16,8 | 4X2X0,5 | 189 | 290 |
| 500688 | PAARTRONIC-CY-CY LIYCY-CY (TP) | DIN47100, GRAU RAL 7032 | 13,5 | 6X2X0,25 | 130 | 260 |
