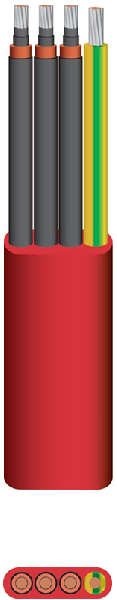

Palazzo кабели для передвижных устройств

Основные области применения

Гибкая ВН шатается сочетании власти с применением или без применения кабелей данных трасмиссионных для использования на соединительных подвижных частей станков и любые погрузочно-разгрузочного оборудования (т.е. Отвалообразователи / скреперы, судна на берег кран, контейнерный кран, подходит также для системы гирлянда). Подходит для любого энергоснабжения на кабельные системы барабанов связана с механическими напряжениями, частые операции гибки (только в одной плоскости) в движении со средним ускорением.

Проводник: луженая медная, гибкая Cl.5 IEC 60228. Специально разработан для мобильных приложений.

Изоляция: Micro фильтруется HEPR соединения резиновых лучше, чем 3GI3. Новый специально разработанный соединение с улучшенными электрическими и механическими характеристиками.

Сердечники идентификации: Главные жилы: естественный цвет с черными полупроводникового слоя

Ядро Земли:

• Того же размера основного проводника определены желтого / зеленого цвета изоляции
• Сложенные на основных жил

Полевой контроль:

• Экран по жиле: полупроводниковый слой
• Экран по изоляции: полупроводниковый слой специального состава

Применяют при изоляции

Металлический экран: оплетка из луженой медной проволоки на фазе Conres.

Сердечники: параллельная, волоконно-оптический модуль (если есть) в центре

Разделение (если есть): Лента (ы)

Внешняя оболочка: Красный полихлоропренового соединения на основе. Устойчивы к ультрафиолетовому излучению устойчивы, нефтяной и химической лучше, чем 5GM3 соединения.

Обозначение: PALAZZO — PANZERFLAT-EL NC Номинальное напряжение и сечение года выпуска.

электрический:

• Номинальное напряжение Uo / U = 0,6 / 1 кВ
  Максимально допустимое рабочее напряжение переменного тока систем Um = 1,2 кВ переменного испытательного напряжения в течение 5 минут 2,5 кВ
  Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4
  Номинальное напряжение Uo / U = 1,8 / 3 кВ до 6/10 кВ
• Максимально допустимое рабочее напряжение переменного тока систем Um = 3,6 кВ до 12 кВ
• переменного испытательного напряжения в течение 5 мин 6 кВ до 11 кВ
• в соответствии с VDE 0250 часть 813 Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4

данные трасмиссионных (если есть):

• Волоконно-оптика для абсолютного иммунитета от электрических помех. 6, 12, 18 волоконно-оптических
• Основной вид: градиентных 62,5 / 125 В структуре состоит из 6 оптических модулей Доступна также градиентных 50/125 и одномодовых E9/125 (1, 2 или 3 волокон на трубе)

тепловой:

• Полностью гибкие операции — 30 ° C
• неподвижная прокладка — 40 ° C
• Максимально допустимая рабочая температура проводника +90 ° C
• температура при коротком замыкании проводника 250 ° C

механический:

• Растягивающей нагрузки до 15 Н/м м²
• Минимальный радиус изгиба В соответствии с DIN VDE 0298 часть 3
• Пошатываясь работы Нет ограничений. Проконсультируйтесь с производителем если скорость превышает 180 м / мин

химический:

• Сопротивление масла в соответствии с VDE / МЭК Сопротивление погоды Неограниченное использование открытых и закрытых.
• Устойчивы к ультрафиолетовому излучению, влагостойкий.
