Palazzo кабели для передвижных устройств

Основные области применения

Гибкая ВН reeeling силовых кабелей для использования на соединительных подвижных частей станков и любые погрузочно-разгрузочного оборудования (т.е. Отвалообразователи / скреперы, судна на берег кранов, контейнерных кранов, экскаваторов, также подходит для системы гирлянда). Идеально подходит для любого энергоснабжения на кабельные системы барабанов связана с высокой экстремальной механической нагрузки, частые изгиба / кручения эксплуатацию и быстрое движение с сильным ускорением.

Проводник: луженая медная, гибкая Cl.5 IEC 60228, специально разработан для мобильных приложений

Изоляция: Micro фильтруется HEPR соединения резиновых лучше, чем 3GI3. Новый специально разработанный соединение с улучшенными электрическими и механическими характеристиками

Сердечники идентификации: Главные жилы: естественный цвет с черными полупроводникового слоя. Расщепленного ядра Земли: определены положение и покрыта специальным черным полупроводниковые соединения

Полевой контроль:

• Экран по жиле: полупроводниковый слой
• Cnsulation экрана: полупроводниковый слой специального состава

 Применяют при изоляции

Укладка-до: Короткий шаг скрутки для лучшего flexibilty и механические характеристики, ≤ 8 раз прокладке изолированных жил диаметром, три ядра дизайн с защитным ядра Земли разделена на 3 области интерстициальному

Разделение (если есть): Лента (ы)

Внутренняя оболочка: Полихлоропрен резиновые соединения на основе. Специальные разработаны с улучшенными механическими характеристиками

Antitwisting защиты: Текстильная оплетка из синтетических нитей. Прочно связаны между внутренней и наружной оболочкой

Внешняя оболочка: Красная резиновая смесь полихлоропренового. Устойчивы к ультрафиолетовому излучению, нефтяной и химической устойчивостью лучше, чем 5GM3 соединения

Артикул: PALAZZO — PANZERFLEX-EL NC Номинальное напряжение и сечение года выпуска

электрический:

• Номинальное напряжение Uo / U = 0,6 / 1 кВ
  Максимально допустимое рабочее напряжение переменного тока систем Um = 1,2 кВ переменного испытательного напряжения в течение 5 минут 2,5 кВ
  Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4

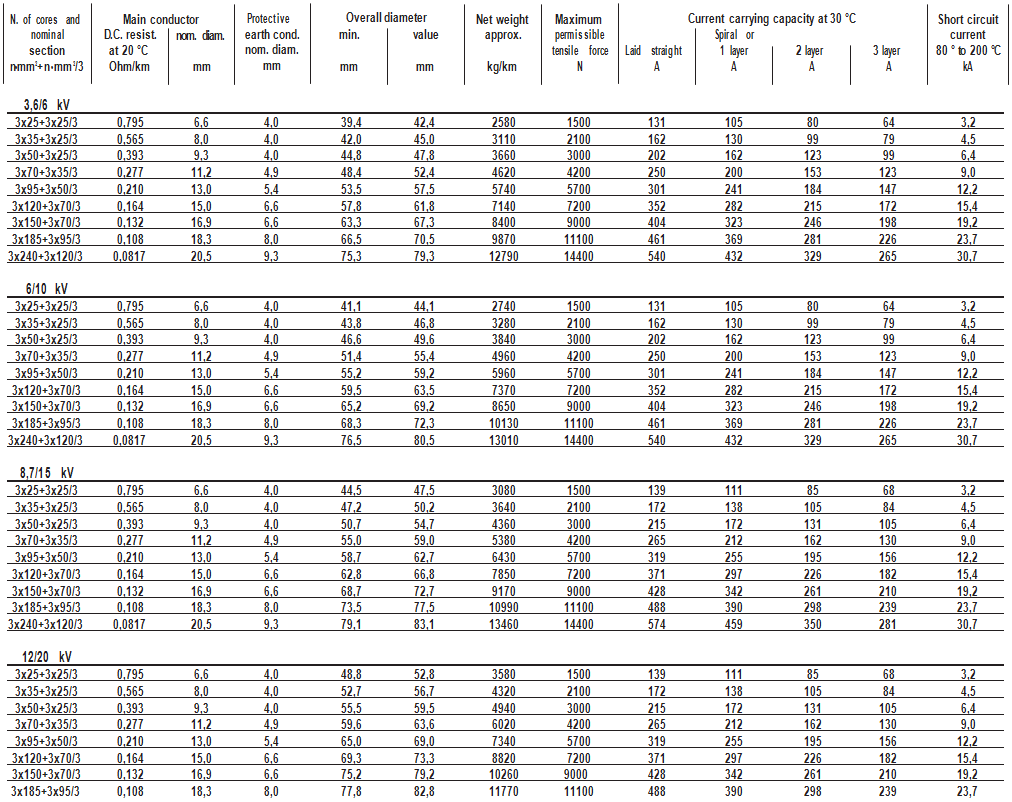

  Номинальное напряжение Uo / U = 3,6 / 6 кВ до 12/20 кВ *
• Максимально допустимое рабочее напряжение переменного тока систем Um = 7,2 кВ до 24 кВ
• Испытательное напряжение переменного тока в течение 5 минут 11 кВ до 29 кВ
• в соответствии с VDE 0250 часть 813 Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4

EMC: Симметричными дизайн + узкие допуски производства очень низким уровнем помех

тепловой:

• Полностью гибкие операции — 30 ° C
• Стационарная установка — 40 ° C
• Максимально допустимая рабочая температура проводника +90 ° C
• температура при коротком замыкании проводника 250 ° C

механический:

• Растягивающей нагрузки до 20 Н/м м²
• Минимальный радиус изгиба В соответствии с DIN VDE 0298 часть 3
• Пошатываясь работы Нет ограничений.
• Если скорость превышает 180 м / мин систем гирлянда до 120 м / мин

химический:

• Сопротивление масла в соответствии с VDE / МЭК Сопротивление погоды Неограниченное использование открытых и закрытых,
• Устойчивы к ультрафиолетовому излучению, влагостойкий.

* 18/30 кВ по запросу
