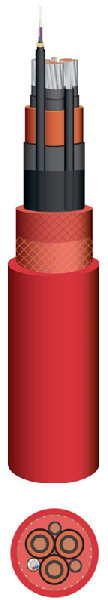

Palazzo кабели для передвижных устройств

Основные области применения

Гибкая ВН шатается сочетании питания и кабели данных трасмиссионных для использования на соединительных подвижных частей станков и любые погрузочно-разгрузочного оборудования (т.е. Отвалообразователи / скреперы, судна на берег кранов, контейнерных кранов, экскаваторов, также подходит для системы гирлянда). Идеально подходит для любого энергоснабжения на кабельные системы барабанов связана с высокой экстремальной механической нагрузки, частые изгиба / кручения эксплуатацию и быстрое движение с сильным ускорением.

Проводник: луженая медная, гибкая Cl.5 IEC 60228. Специально разработан для мобильных приложений

Изоляция: Micro фильтруется HEPR соединения резиновых лучше, чем 3GI3. Новый специально разработанный соединение с улучшенными электрическими и механическими характеристиками

Сердечники идентификации: Главные жилы: естественный цвет с черными полупроводникового слоя. Расщепленного ядра Земли: определены положение и покрыта специальным черным полупроводниковые соединения

Полевой контроль:

• Экран по жиле: полупроводниковый слой
• Экран по изоляции: полупроводниковый слой специального состава

Применяют при изоляции

Укладка-до: Короткий шаг скрутки для лучшего flexibilty и механические характеристики ≤ 8 раз прокладке изолированных жил диаметром, три ядра дизайн с защитным ядра Земли разделить на 2 интерстициальному области

Разделение (если есть): Лента (ы)

Внутренняя оболочка: Полихлоропрен резиновые соединения на основе. Специальные разработанные с улучшенными механическими charatcteristics

Antitwisting защиты: Текстильная оплетка из синтетических нитей. Прочно связаны между внутренней и внешней оболочкой

Внешняя оболочка: Красная резиновая смесь полихлоропренового. Устойчивы к ультрафиолетовому излучению, нефтяной и химической устойчивостью лучше, чем 5GM3 соединения

Обозначение: PALAZZO — PANZERFLEX-EL NC Номинальное напряжение и сечение, волоконная оптика н. и типа, Оптические волокна году производства

электрический:

• Номинальное напряжение Uo / U = 0,6 / 1 кВ
  Максимально допустимое рабочее напряжение переменного тока систем Um = 1,2 кВ переменного испытательного напряжения в течение 5 минут 2,5 кВ
  Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4
  Номинальное напряжение Uo / U = 3,6 / 6 кВ до 12/20 кВ *
• Максимально допустимое рабочее напряжение переменного тока систем Um = 7,2 кВ до 24 кВ
• Испытательное напряжение переменного тока в течение 5 минут 11 кВ до 29 кВ
• в соответствии с VDE 0250 часть 813 Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4

EMC: Симметричными дизайн + узкие допуски производства очень низким уровнем помех

данные трасмиссионных:

• Волоконно-оптика для абсолютного иммунитета от электрических помех.
• Основной вид: градиентных 62,5 / 125. Доступна также градиентных 50/125 и одномодовых E9/125
• 6 (основной тип), 12, 18 волоконно-оптических в структуре состоит из 6 оптических модулей (1, 2 или 3 волокон на трубе)

тепловой:

• Полностью гибкие операции — 30 ° C
• неподвижная прокладка — 40 ° C
• Максимально допустимая рабочая температура проводника +90 ° C
• температура при коротком замыкании проводника 250 ° C

механический:

• Растягивающей нагрузки до 20 Н/м м²
• Минимальный радиус изгиба В соответствии с DIN VDE 0298 часть 3
• Пошатываясь работы Нет ограничений. Проконсультируйтесь с производителем
• Если скорость превышает 180 м / мин систем гирлянда до 120 м / мин

химический:

• Сопротивление масла в соответствии с VDE / МЭК Сопротивление погоды Неограниченное использование открытых и закрытых,
• Устойчивы к ультрафиолетовому излучению, влагостойкий.

* 18/30 кВ по запросу
