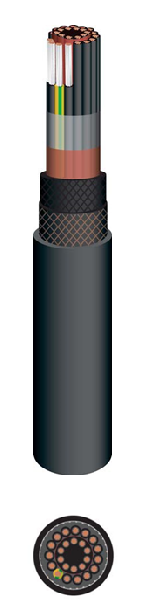

Palazzo кабели для передвижных устройств

Основные области применения

Гибкие кабели управления для использования при подключении подвижных частей станков и любые погрузочно-разгрузочного оборудования (т.е. Отвалообразователи / скреперы, судна на берег кран, контейнерный кран, гирлянда, grabtype разгрузки судна, козловые гирлянды, гирлянды древесины крана и т.д.).Подходит для сигнализации предложение на кабельные барабаны и подвесных систем, связанных с высокими механическими напряжениями, частые изгиба / кручения эксплуатацию и быстрое движение с сильным ускорением.

Проводник: Луженые медные проводники, гибкая Cl.5 IEC 60228

Специально разработан для мобильных приложений

Изоляция: HEPR соединения лучше, чем 3GI3

Новый специально разработанный ударопрочный соединение с улучшенными электрическими и механическими характеристиками

Сердечники идентификации: Черные с цифровой маркировкой или без 1 зеленый / желтый

Стандарт: с зеленый / желтый сердечник во внешнем слое

Укладка-Up: Короткий шаг скрутки для лучшего flexibilty

≤ 7,5 раза прокладке изолированных жил в диаметре не более 3 слоя

Разделение (если есть): Лента (ы)

Внутренняя оболочка: Полихлоропрен резиновые соединения на основе

Лучше, чем GM1b

Antitwisting защиты: синтетических нитей

Прочно связаны между внутренней и наружной оболочкой

Внешняя оболочка: Черная резиновая смесь полихлоропренового

Устойчивы к ультрафиолетовому излучению, нефтяной и химической rsistant лучше, чем 5GM2

Маркировка: PALAZZO — PANZERFLEX-L 0,6 / 1 кВ Северная Каролина и сечение

Параметры:

электрический:

• Номинальное напряжение Uo / U = 0,6 / 1 кВ
• Максимально допустимое рабочее напряжение переменного тока систем Um = 1,2 кВ переменного испытательного напряжения в течение 5 минут 3,5 кВ
• Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4

тепловой:

• Полностью гибкие операции — 25 °C
• неподвижная прокладка — 40 ° C
• Максимально допустимая рабочая температура проводника +90 ° C
• температура при коротком замыкании проводника 250 ° C

механический:

• Растягивающей нагрузки до 15 Н/м м²
• Минимальный радиус изгиба В соответствии с DIN VDE 0298 часть 3
• Пошатываясь работы Нет ограничений. Проконсультируйтесь с производителем
• Если скорость превышает 180 м / мин систем гирлянда до 240 м / мин

химический:

• Сопротивление масла в соответствии с VDE / МЭК
• Сопротивление погоды Неограниченное использование открытых и закрытых,
• Устойчивы к ультрафиолетовому излучению, влагостойкий.

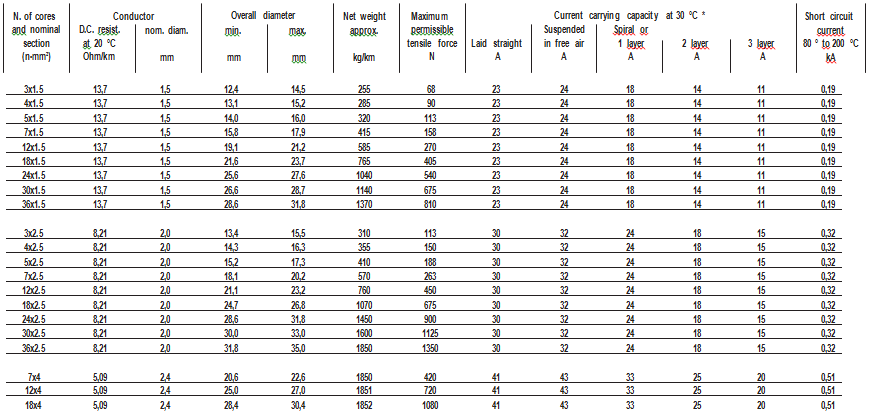

* Табличные значения действительны до трех загруженных проводников с или без земли.

Коэффициент снижения должны использоваться для многожильных кабелей в зависимости от загруженной проводников.

Растягивающая нагрузка на кабели управления вычисляется учетом предела 15N/mm2 вместо стандартного 20N/mm2. Это связано со строительством этих многожильных кабелей. Для более высокой растягивающей нагрузки просьба рассмотреть возможность использовать наши VS типа, как это предусмотрено центрального Kevlar ® фильтром, который позволяет для более высоких нагрузок на растяжение.
