Palazzo кабели для передвижных устройств

Основные области применения:

Гибкая сигнал / управление для использования на соединительных подвижных частей станков и любые погрузочно-разгрузочного оборудования. Подходит для сигнализации предложения на подвесных систем с быстрым движением с сильным ускорением, подходит также для простого шатается.

Проводник: луженая медная, гибкая Cl.5 IEC 60228, специально разработан для мобильных изоляции

Применение: ЭПР соединения лучше, чем 3GI3

Специально разработанные Crushproof соединения с улучшенными электрическими и механическими характеристиками

Идентификация жил: черные с цифровой маркировкой или без 1 зеленый / желтый, каждый ядер последовательно пронумерованы

щита (на одно ядро ​​или пара): луженая медная оплетка экрана,по крайней мере, 70% на сердечники, по крайней мере, 80% пар

пары (если таковые имеются): Два ядра скомпонованное до текстильная наполнителя в пустотах в mantein хорошие геометрические характеристики

Укладка планом: Короткий шаг скрутки для лучшего flexibilty ≤ 7 раз прокладке изолированных жил диаметром (максимум 3 в слой для кабелей многожильных)

отделение (если есть): Лента (ы)

Внутренняя оболочка: Полихлоропрен резиновые соединения на основе

Лучше, чем GM1b

Antitwisting защиты: синтетических нитей, прочно связаны между внутренней и внешней оболочкой

Внешняя оболочка: Черный резиновый полихлоропренового, устойчивы к ультрафиолетовому излучению нефтяной и химической устойчивостью лучше, чем 5GM2

Артикул: PALAZZO — PANZERFLEX 0,6 / 1 кВ Н. ядер / пар Раздел X крест

Параметры:

электрический:

• Номинальное напряжение Uo / U = 0,6 / 1 кВ
• Максимально допустимое рабочее напряжение переменного тока систем Um = 1,2 кВ переменного испытательного напряжения в течение 5 минут 2,5 кВ
• Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4
• Автобус Compatbility Кабель с витыми и отдельно экранированными
• пар может быть использован для системы шин

тепловой:

• Полностью гибкие операции — 25 ° C
• неподвижная прокладка — 40 ° C
• Максимально допустимая рабочая температура проводника +90 ° C
• температура при коротком замыкании проводника 250 ° C

механический:

• Растягивающей нагрузки до 15 Н/м м²
• Минимальный радиус изгиба В соответствии с DIN VDE 0298 часть 3
• Пошатываясь эксплуатации до 60 м / мин
• систем гирлянда до 180 м / мин

химический:

• Сопротивление масла в соответствии с VDE / МЭК
• Сопротивление погоды Неограниченное использование открытых и закрытых, устойчивы к ультрафиолетовому излучению, влагостойкий.

Если температура окружающей среды достигает — 40 ° C, Palazzo может обеспечить специальная версия этого кабеля (отличается от стандартного на “-К» добавить в кодовое название), которая построена с специальной резиновой смеси, что может столкнуться с этим условием.

Для температуры до — 40 ° C мы предлагаем использовать Panzerflex-K. Чтобы разрешить этот кабель работает на — 40 ° C мы используем внешнюю оболочку-соединение, которое является менее устойчивым к истиранию и разрыву.

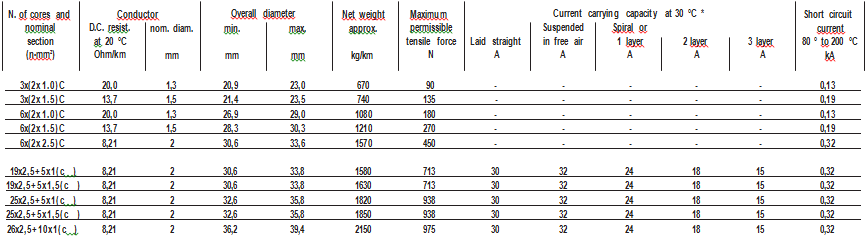

* Табличные значения действительны до трех загруженных проводников с или без земли.

Коэффициент снижения должны использоваться для многожильных кабелей в зависимости от загруженной проводников.

Растягивающая нагрузка на кабели управления вычисляется учетом предела 15N/mm2 вместо стандартного 20N/mm2. Это связано со строительством этих многожильных кабелей. Для более высокой растягивающей нагрузки просьба рассмотреть возможность использовать наши VS типа, как это предусмотрено центрального Kevlar ® фильтром, который позволяет для более высоких нагрузок на растяжение.
