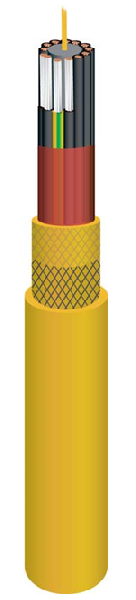

Palazzo кабели для передвижных устройств

Основные области применения

Дополнительные Сверхмощные и контрольных кабелей. Для применения с высокими механическими напряжениями (то есть: растяжения и кручения simoultaneously прилагается).Эти кабели имеют растягивающей нагрузки минимальных N 2000 (стандарт для кабелей управления) и указаны для использования на оборудовании, таком как контейнерный кран разбрасыватель барабанов, реечного лифта использованием управляемых бритья кабели, подвесные станции, всех тендерах и т.д.

Проводник:

• луженая медная жила, extraflexible cl.6 IEC 60228 до 6 м м², гибкий Cl.5 IEC 60228 от 10 м м²
• оба класса проводников специально разработаны для мобильных приложений

Изоляция:

• ЭПР соединения лучше, чем 3GI3
• специальное соединение с улучшенными электрическими и механическими характеристиками

Сердечники идентификации: Цвета в соответствии с в соответствии с DIN VDE 0293 часть 308 / HD 308 S2

Стандартные цвета:

• 4 ядра: зеленый / желтый, коричневый, черный, серый
• 5 жил: зеленый / желтый, синий, коричневый, черный, серый
• ≥ 6 жил: черные с цифровой маркировкой, зеленый / желтый в наружном слое

Центральный фильтр (если есть): Изготовлен из арамидных нитей, для использования в качестве опорного элемента

Укладка-до:

• Короткий шаг скрутки для лучшего flexibilty
• ≤ 6,5 раза прокладке изолированных жил в диаметре не более 3 слоя (для кабелей управления)

Разделение (если есть): Лента (ы)

Внутренняя оболочка: Полихлоропрен резиновые соединения на основе, лучше, чем 5GM2

Antitwisting защиты:

• Текстильная оплетка из синтетических нитей
• Твердо вулканизированной связаны между внутренней и внешней оболочкой

Внешняя оболочка:

• Желтая резиновая смесь полихлоропренового
• Нефтяной и химической устойчивостью, 5GM3/5GM5 истиранию и устойчивостью выемку

Артикул: PALAZZO — PANZERFLEX-VS 0,6 / 1 кВ Н. из сечение проводов

электрический:

• Номинальное напряжение Uo / U = 0,6 / 1 кВ
• Максимально допустимое рабочее напряжение переменного тока систем Um = 1,2 кВ
• переменного испытательного напряжения в течение 5 минут 3,5 кВ
• Допустимая нагрузка по току Согласно DIN VDE 0298 часть 4

тепловой:

• Полностью гибкие операции — 25 ° C
• неподвижная прокладка — 40 ° C
• Максимально допустимая рабочая температура проводника +90 ° C
• температура при коротком замыкании проводника 250 ° C

механический:

• Растягивающей нагрузки до 20 Н/м м² с минимумом 2000 Н
• Минимальный радиус изгиба Согласно DIN VDE 0298
• Пошатываясь работы Нет ограничений если скорость превышает 180 м / мин

химический:

• Сопротивление масла в соответствии с VDE / МЭК Сопротивление погоды Неограниченное использование открытых и закрытых
• Устойчивы к ультрафиолетовому излучению, влагостойкий

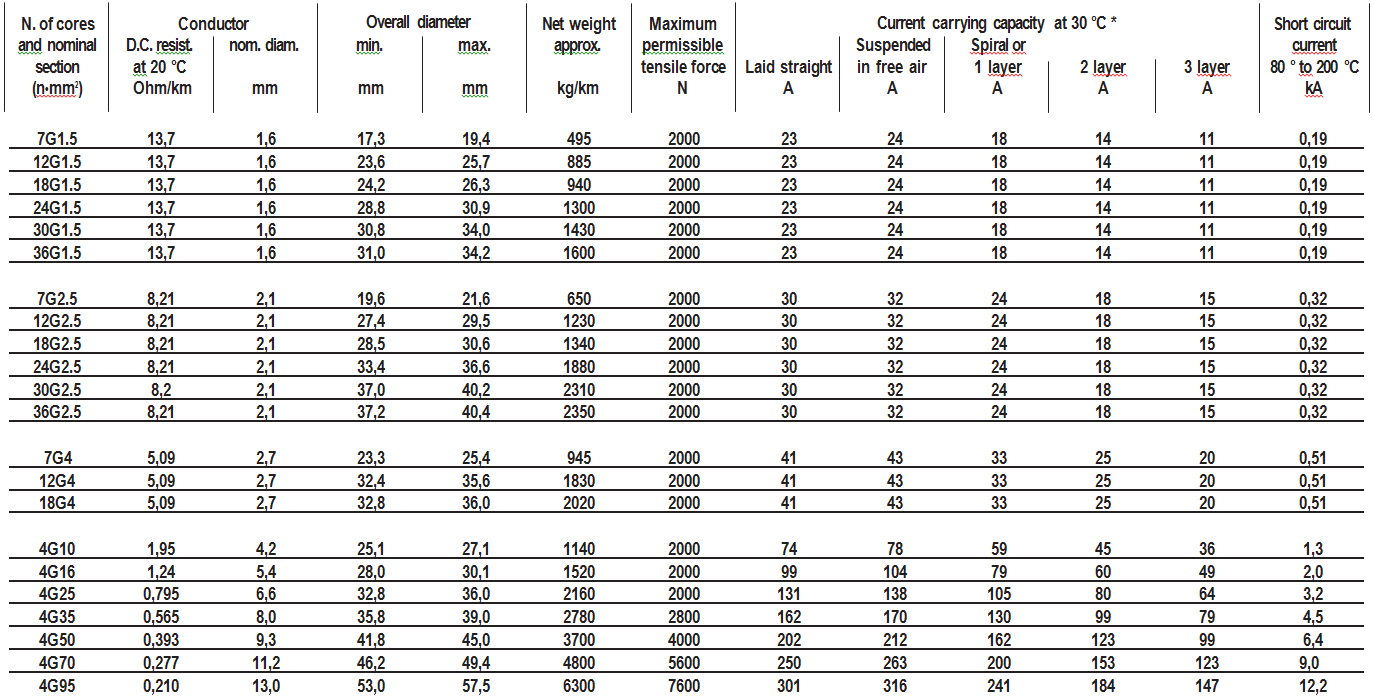

* Табличные значения действительны до трех загруженных проводников с или без земли.

Коэффициент снижения должны использоваться для многожильных кабелей в зависимости от загруженной проводников.
