С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ПБПГнг(А)-HF
Производитель —
Оценка (средняя 4)
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации на...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПБПГнг(А)-HF
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации на атомных станциях вне гермозоны.
Предназначены для кабельных линий цепей питания и контроля электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений.

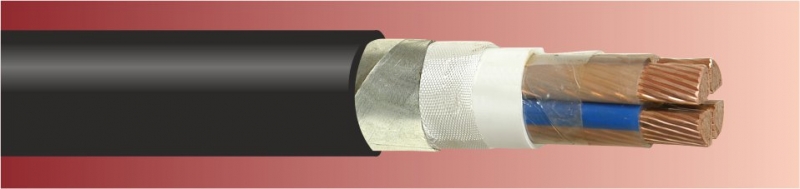

Конструкция
- Токопроводящая жила — медная однопроволочная или многопроволочная, секторной или круглой формы
- Изоляция жил — полимерная композиция, не содержащая галогенов
- Внутренняя оболочка — полимерная композиция, не содержащая галогенов
- Термический барьер — слюдосодержащая лента
- Броня — стальные оцинкованные ленты
- Защитный шланг — полимерная композиция, не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 0,66; 1 |
| Диапазон температур эксплуатации, °С | -30 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | -15 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 7,5 — для многожильных, 10 -для одножильных |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 5 |
| Кабели соответствуют требованиям | ТУ 16.К71-304-2001 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||
|---|---|---|---|---|
| 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | |
| 2х1,5 | 11,9 | 12,7 | 255,9 | 282,4 |
| 2х2,5 | 12,7 | 13,5 | 294,5 | 321,8 |
| 2х4 | 14,0 | 15,2 | 361,9 | 405,2 |
| 2х6 | 15,0 | 16,2 | 425,9 | 470,7 |
| 2х10 | 17,3 | 17,7 | 567,8 | 583,7 |
| 2х16 | 19,2 | 19,6 | 728,9 | 745,7 |
| 2х25 | 22,2 | 22,6 | 984,8 | 1003,2 |
| 2х35 | 24,5 | 24,9 | 1230,3 | 1250,0 |
| 2х50 | - | 23,3 | - | 1486 |
| 2х70 | - | 25,0 | - | 1936 |
| 2х95 | - | 28,0 | - | 2492 |
| 2х120 | - | 31,1 | - | 3036 |
| 2х150 | - | 33,6 | - | 3677 |
| 2х185 | - | 41,8 | - | 4565 |
| 2х240 | - | 47,2 | - | 5807 |
| 3х1,5 | 12,3 | 13,1 | 184,8 | 315,7 |
| 3х2,5 | 13,1 | 14,0 | 334,4 | 366,4 |
| 3х4 | 14,5 | 15,8 | 420,8 | 472,3 |
| 3х6 | 15,6 | 16,9 | 506,0 | 559,7 |
| 3х10 | 18,1 | 18,5 | 693,5 | 712,9 |
| 3х16 | 20,1 | 20,6 | 915,2 | 936,0 |
| 3х25 | 23,4 | 24,2 | 1267,1 | 1316,0 |
| 3х35 | 25,8 | 26,2 | 1603,9 | 1628,8 |
| 3х50 | - | 27,7 | - | 2184 |
| 3х70 | - | 31,6 | - | 2835 |
| 3х95 | - | 35,6 | - | 3682 |
| 3х120 | - | 38,8 | - | 4491 |
| 3х150 | - | 42,7 | - | 5446 |
| 3х185 | - | 46,4 | - | 6563 |
| 3х240 | - | 51,8 | - | 8271 |
| 4х1,5 | 12,9 | 13,9 | 320,9 | 357,3 |
| 4х2,5 | 13,9 | 14,8 | 382,5 | 420,4 |
| 4х4 | 15,5 | 16,9 | 489,6 | 551,1 |
| 4х6 | 16,7 | 18,1 | 597,2 | 661,7 |
| 4х10 | 19,5 | 20,0 | 833,3 | 856,7 |
| 4х16 | 21,7 | 22,2 | 1117,6 | 1142,9 |
| 4х25 | 25,8 | 26,2 | 1596,6 | 1625,5 |
| 4х35 | 28,0 | 28,5 | 1999,5 | 2030,2 |
| 4х50 | - | 31,0 | - | 2788 |
| 4х70 | - | 35,0 | - | 3654 |
| 4х95 | - | 39,5 | - | 4716 |
| 4х120 | - | 43,0 | - | 5768 |
| 4х150 | - | 47,0 | - | 7028 |
| 4х185 | - | 50,4 | - | 8424 |
| 4х240 | - | 57,1 | - | 10727 |
| 5х2,5 | 15,5 | 16,6 | 510 | 565 |
| 5х4 | 17,3 | 18,9 | 659 | 741 |
| 5х6 | 18,7 | 20,3 | 796 | 892 |
| 5х10 | 21,8 | 22,3 | 1125 | 1160 |
| 5х16 | 24,7 | 25,3 | 1540 | 1580 |
| 5х25 | 28,8 | 29,3 | 2178 | 2224 |
| 5х35 | 32,6 | 33,1 | 2810 | 2861 |
| 5х50 | 37,3 | 37,8 | 3805 | 3863 |
| 5х70 | - | 42,2 | - | 5007 |
| 5х95 | - | 47,4 | - | 6516 |
| 5х120 | - | 51,5 | - | 7901 |
| 5х150 | - | 56,5 | - | 9635 |
| 5х185 | - | 61,9 | - | 11653 |
| 5х240 | - | 70,6 | - | 14928 |
