Кабельные муфты на напряжение до 10 кВ

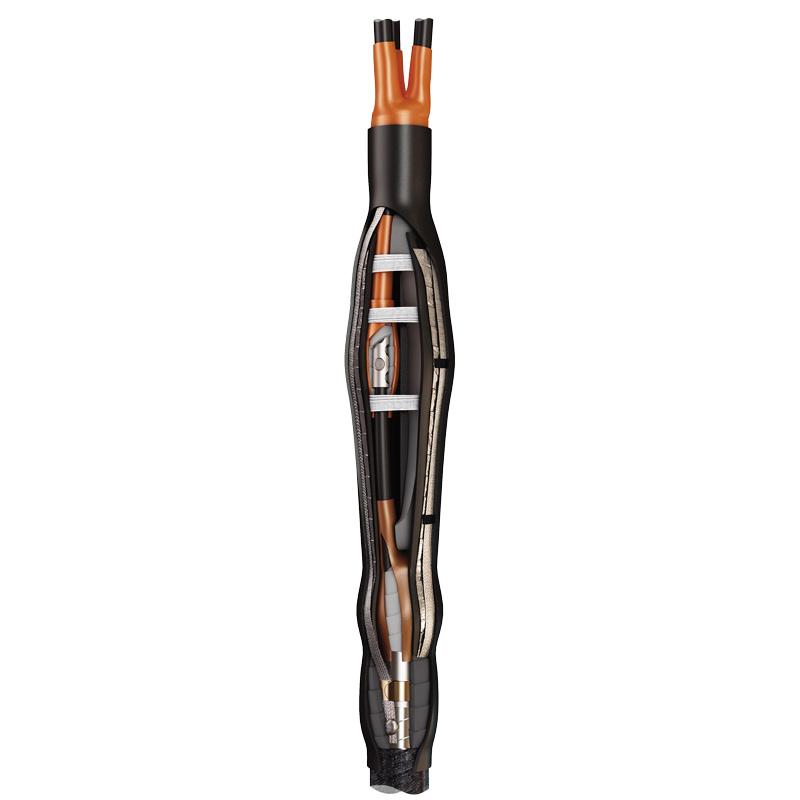

Переходные кабельные муфты (1П+3Б)СПТ-10

Тип : (1П+3Б)СПТ-10

• Предназначены для соединения трех одножильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с 3-х жильным кабелем
• с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
• на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 13781.0-86

• Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
• Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Система восстановления экранов кабеля:
• полупроводящий слой экструдируемого полиэтилена по изоляции восстанавливается трубкой со свойствами выравнивания напряженности электрического поля
• металлический экран кабеля восстанавливается алюминиевой экранирующей лентой и проводом-перемычкой
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Выпускается по ТУ 3599-047-97284872-2011
