ПГВА
Производитель —
Оценка (средняя 5)
ТУ 16.К17-021-94
Назначение
Провода
предназначены для соединения
автотракторного оборудования и приборов
с номинальным напряжением до 48 В.
Изготавливаются для автомобилей,
рассчитанных на эксплуатацию в условиях
умеренного, тропического и
холодного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПГВА
ТУ 16.К17-021-94
Назначение
Провода предназначены для соединения автотракторного оборудования и приборов с номинальным напряжением до 48 В. Изготавливаются для автомобилей, рассчитанных на эксплуатацию в условиях умеренного, тропического и холодного климата. Не распространяют горение при одиночной прокладке.
Номенклатура и конструктивные особенности
|
Марка проводов |
Конструктивные особенности |
Преимущественная область применения |
Температурный диапазон использования, °С |
|---|---|---|---|
|
ПВА |
Провод высокой гибкости с медной жилой, с ПВХ изоляцией, одножильный, теплостойкий |
Для требующего повышенной гибкости соединения автотракторного электрооборудования и приборов, работающих при повышенной температуре |
От -40 до +105 |
|
ПГВА |

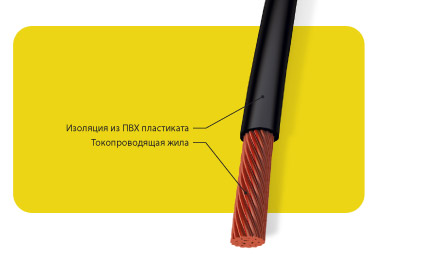

Провод повышенной гибкости с медной жилой, с ПВХ изоляцией, одножильный |
Для соединения автотракторного электрооборудования и приборов |
От -40 (от -60 для исполнения ХЛ) до +70 |
Провода выпускаются различных расцветок.
Сортамент
|
Номинальное сечение токопроводящей жилы, мм2 |
Номинальная толщина изоляции, мм |
Наружный диаметр проводов, мм, не более |
|
|---|---|---|---|
|
ПВА |
ПГВА |
||
|
0,5 |
0,6 |
2,3 |
2,3 |
|
0,8 |
0,6 |
2,6 |
5,6 |
|
1,0 |
0,6 |
2,7 |
2,7 |
|
1,2 |
0,6 |
2,9 |
2,9 |
|
1,5 |
0,6 |
3,0 |
3,0 |
|
2,0 |
0,7 |
3,6 |
3,5 |
|
2,5 |
0,7 |
3,9 |
3,8 |
|
3,0 |
0,7 |
3,9 |
4,0 |
|
4,0 |
0,8 |
4,5 |
4,5 |
|
5,0 |
0,8 |
5,4 |
4,9 |
|
6,0 |
0,8 |
5,5 |
5,3 |
|
8,0 |
0,8 |
5,5 |
5,5 |
|
10,0 |
1,0 |
6,7 |
6,7 |
|
16,0 |
1,35 |
9,0 |
- |
|
16,0 |
1,0 |
- |
8,6 |
|
25,0 |
1,2 |
10,8 |
10,8 |
|
35,0 |
1,2 |
11,6 |
11,6 |
|
50,0 |
1,4 |
- |
14,9 |
|
70,0 |
1,4 |
- |
16,9 |
|
95,0 |
1,6 |
- |
18,3 |
Электрические параметры
|
Номинальное сечение токопроводящей жилы, мм2 |
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру +20 °С, Ом, не более |
|
|---|---|---|
|
ПГВА |
ПВА |
|
|
0,5 |
39,0 |
40,5 |
|
0,8 |
26,0 |
25,2 |
|
1,0 |
19,5 |
19,8 |
|
1,2 |
16,0 |
16,0 |
|
1,5 |
13,2 |
13,2 |
|
2,0 |
9,98 |
9,97 |
|
2,5 |
7,98 |
8,05 |
|
3,0 |
6,46 |
6,52 |
|
4,0 |
4,95 |
4,89 |
|
5,0 |
3,96 |
3,83 |
|
6,0 |
3,30 |
3,11 |
|
8,0 |
2,55 |
2,40 |
|
10,0 |
1,91 |
1,99 |
|
16,0 |
1,21 |
1,21 |
|
25,0 |
0,78 |
0,809 |
|
35,0 |
0,554 |
0,551 |
|
50,0 |
- |
0,394 |
|
70,0 |
- |
0,277 |
|
95 |
- |
0,203 |
Строительная длина:
-
для сечений 0,5-25 мм2 — не менее 100 м;
-
для сечений 35-95 мм2 — не менее 50 м.
Срок службы — 10 лет.
Пример условного обозначения для провода марки ПВА сплошной расцветки с изоляцией красного цвета с токопроводящей жилой сечением 1,0 мм2 при заказе и в документации другого изделия: «Провод ПВА-1,0-К ТУ 16.К17-021-94».
