Кабели телефонной связи и радиофикации однопарные

Назначение

Для осуществления нестационарных включений в кроссах телефонных станций при постоянном и переменном напряжении до 120 В. Изготавливаются с изоляцией из ПВХ пластиката, не распространяющего горение. Изолированные жилы скручены и имеют различный цвет изоляции. Эксплуатация проводов допускается при температуре окружающей среды от минус 10 °С до плюс 50 °С.

Соответствуют требованиям ТУ 16.К71-80-90 и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Пример записи обозначения провода

с медными жилами диаметром 0,50 мм и числом жил – 3:

ПКСВ 3 ТУ16.К71-80-90

Материалы, применяемые для изготовления провода

• проволока медная марки ММ – по ТУ 16-705.492-2005;
• композиция ПВХ пластиката по ГОСТ 5960-72.

Цвет изоляции

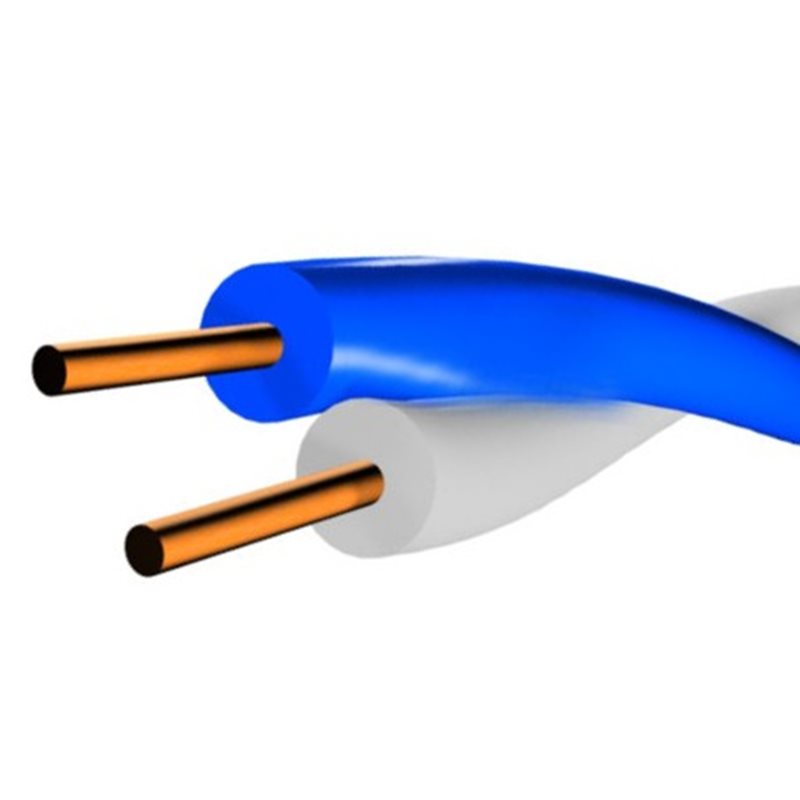

• ПКСВ 2 – белый, синий;
• ПКСВ 3 – белый, синий, красный;
• ПКСВ 4 – белый, синий, красный, зеленый.

Конструктивные размеры

* По согласованию с заказчиком изготавливаются провода с диаметром токопроводящей жилы 0,40 мм и 0,60 мм.

Электрические параметры

Сопротивление токопроводящих жил постоянному току при температуре 20 °C, не более:

• для жил диаметром 0,4 мм – 148 Ом/км;
• для жил диаметром 0,5 мм – 94 Ом/км;
• для жил диаметром 0,6 мм – 63 Ом/км;

Сопротивление изоляции при температуре 20 °C не менее 100 МОм*км.

Эксплуатационные характеристики

• Разрывное усилие изолированной токопроводящей жилы – не менее 49 Н (5 кгс).
• Монтаж проводов должен производиться при температуре не ниже минус 5°С
• Радиус изгиба должен быть не менее 10-кратного значения минимального наружного размера провода.

Гарантия производителя

Минимальный срок эксплуатации – 5 лет, при соблюдении условий хранения и эксплуатации.

Гарантийный срок эксплуатации – 3 года с момента ввода в эксплуатацию.
