С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ППГЭнг(А)-FRHF
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ППГЭнг(А)-FRHF
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при поставке на внутренний рынок и на экспорт.
Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре. Огнестойкость кабеля – 180 минут

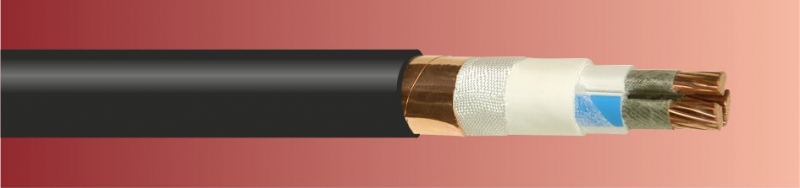

Конструкция
- Токопроводящая жила — медная однопроволочная круглая (ок), однопроволочная секторная (ос), многопроволочная круглая (мк), многопроволочная секторная (мс)
- Термический барьер — две слюдосодержащие ленты
- Изоляция жил — термопластичная полимерная композиция, не содержащая галогенов
- Внутренняя оболочка — полимерная композиция не содержащая галогенов
- Термический барьер — слюдосодержащая лента
- Экран — медная фольга или медная лента
- Наружная оболочка — полимерная композиция не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 0,66; 1 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | -15 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 7,5 — для многожильных, 10 -для одножильных |
| Срок службы кабеля, лет | 40 |
| Климатическое исполнение | В, категория размещения 5 по ГОСТ 15150-69 |
| Кабели соответствуют требованиям | ТУ 16.К71-339-2001 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||
|---|---|---|---|---|
| 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | |
| 1x1,5 | 9,0 | 9,8 | 110 | 148 |
| 1x2,5 | 9,4 | 10,2 | 126 | 166 |
| 1x4 | 10,1 | 11,1 | 153 | 202 |
| 1x6 | 10,6 | 11,6 | 181 | 233 |
| 1x10 | 11,8 | 12,4 | 243 | 288 |
| 1x16 | 12,8 | 13,4 | 315 | 365 |
| 1x25 | 14,6 | 15,6 | 460 | 512 |
| 1x35 | 15,7 | 16,7 | 576 | 632 |
| 1x50 | 17,5 | 18,5 | 761 | 824 |
| 1x70 | - | 19,3 | - | 1025 |
| 1x95 | - | 21,1 | - | 1305 |
| 1x120 | - | 22,6 | - | 1573 |
| 1x150 | - | 25,3 | - | 1954 |
| 1x185 | - | 27,1 | - | 2333 |
| 1x240 | - | 29,7 | - | 2930 |
| 2x1,5 | 12,7 | 13,9 | 236 | 303 |
| 2x2,5 | 13,5 | 14,7 | 279 | 351 |
| 2x4 | 14,9 | 16,5 | 352 | 452 |
| 2x6 | 15,9 | 17,5 | 423 | 531 |
| 2x10 | 18,3 | 19,1 | 593 | 675 |
| 2x16 | 20,2 | 21,0 | 779 | 872 |
| 2x25 | 25,1 | 26,3 | 1192 | 1346 |
| 2х35 | 27,4 | 28,6 | 1492 | 1668 |
| 2х50 | 31,0 | 32,2 | 1984 | 2197 |
| 2x70 | - | 33,6 | - | 2666 |
| 2x95 | - | 37,6 | - | 2439 |
| 2x120 | - | 40,7 | - | 4143 |
| 2x150 | - | 44,8 | - | 5075 |
| 2x185 | - | 48,4 | - | 6068 |
| 2х240 | - | 53,7 | - | 7644 |
| 3x1,5 | 12,9 | 14,5 | 255 | 334 |
| 3x2,5 | 13,7 | 15,4 | 308 | 392 |
| 3x4 | 15,2 | 17,3 | 396 | 511 |
| 3x6 | 16,3 | 18,4 | 484 | 610 |
| 3x10 | 18,9 | 20,1 | 692 | 790 |
| 3x16 | 20,9 | 22,1 | 929 | 1042 |
| 3x25 | 26,5 | 27,8 | 1456 | 1610 |
| 3x35 | 29,0 | 30,2 | 1846 | 2021 |
| 3x50 | 32,9 | 28,6 | 2480 | 2128 |
| 3x70 | - | 31,1 | - | 2766 |
| 3x95 | - | 34,4 | - | 3608 |
| 3x120 | - | 36,8 | - | 4381 |
| 3x150 | - | 39,7 | - | 5338 |
| 3x185 | - | 42,6 | - | 6433 |
| 3x240 | - | 47,2 | - | 8207 |
| 4x1,5 | 13,8 | 15,6 | 299 | 387 |
| 4x2,5 | 14,8 | 16,6 | 364 | 460 |
| 4x4 | 16,4 | 18,7 | 474 | 607 |
| 4x6 | 17,7 | 19,9 | 587 | 731 |
| 4x10 | 20,6 | 21,8 | 848 | 960 |
| 4x16 | 22,8 | 24,9 | 1152 | 1330 |
| 4x25 | 29,0 | 30,3 | 1810 | 1984 |
| 4х35 | 31,8 | 33,1 | 2309 | 2507 |
| 4х50 | 36,5 | 32,4 | 3158 | 2747 |
| 4х70 | - | 35,8 | - | 3630 |
| 4х95 | - | 39,3 | - | 4702 |
| 4х120 | - | 42,1 | - | 5728 |
| 4х150 | - | 45,6 | - | 7027 |
| 4х185 | - | 48,9 | - | 8482 |
| 4х240 | - | 53,9 | - | 10804 |
| 5х1,5 | 14,9 | 16,8 | 349 | 451 |
| 5х2,5 | 16,0 | 17,9 | 429 | 539 |
| 5х4 | 17,8 | 20,2 | 564 | 719 |
| 5х6 | 19,2 | 21,6 | 703 | 871 |
| 5х10 | 22,4 | 24,6 | 1025 | 1203 |
| 5х16 | 25,8 | 27,1 | 1452 | 1604 |
| 5х25 | 31,9 | 33,2 | 2205 | 2410 |
| 5х35 | 36,7 | 2860 | 3095 | |
| 5х50 | 35,3 | 36,4 | 3872 | 3384 |
| 5х70 | 40,2 | 39,8 | - | 4438 |
| 5х95 | - | 43,6 | - | 5769 |
| 5х120 | - | 47,2 | - | 7092 |
| 5х150 | - | 50,6 | - | 8659 |
| 5х185 | - | 54,5 | - | 10496 |
| 5х240 | - | 59,9 | - | 13354 |
