С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ППГнг(А)-FRHF
Производитель —
Оценка (средняя 4)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ППГнг(А)-FRHF
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при поставке на внутренний рынок и на экспорт.
Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре. Огнестойкость кабеля – 180 минут

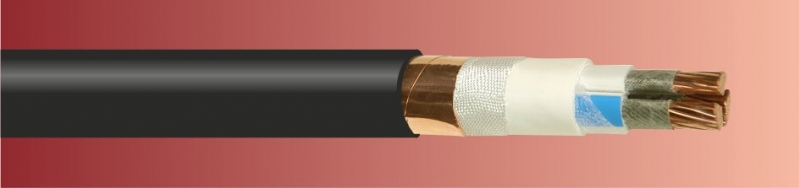

Конструкция
- Токопроводящая жила — медная однопроволочная круглая (ок), однопроволочная секторная (ос), многопроволочная круглая (мк), многопроволочная секторная (мс)
- Термический барьер — две слюдосодержащие ленты
- Изоляция жил — термопластичная полимерная композиция, не содержащая галогенов
- Внутренняя оболочка — полимерная композиция не содержащая галогенов
- Термический барьер — слюдосодержащая лента
- Наружная оболочка — полимерная композиция не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 0,66; 1 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | -15 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 7,5 — для многожильных, 10 -для одножильных |
| Срок службы кабеля, лет | 40 |
| Климатическое исполнение | В, категория размещения 5 по ГОСТ 15150-69 |
| Кабели соответствуют требованиям | ТУ 16.К71-339-2001 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||
|---|---|---|---|---|
| 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | |
| 1x1,5 | 8,3 | 9,7 | 93 | 135 |
| 1x2,5 | 9,3 | 10,1 | 122 | 152 |
| 1x4 | 10,0 | 11,0 | 149 | 187 |
| 1x6 | 10,5 | 11,5 | 177 | 217 |
| 1x10 | 11,7 | 12,3 | 239 | 271 |
| 1x16 | 12,6 | 13,2 | 312 | 346 |
| 1x25 | 14,5 | 15,5 | 448 | 489 |
| 1x35 | 15,6 | 16,6 | 563 | 607 |
| 1x50 | 17,4 | 18,4 | 746 | 769 |
| 1x70 | - | 19,2 | - | 996 |
| 1x95 | - | 21,0 | - | 1273 |
| 1x120 | - | 22,5 | - | 1538 |
| 1x150 | - | 25,1 | - | 1215 |
| 1x185 | - | 26,9 | - | 2291 |
| 1x240 | - | 29,6 | - | 2884 |
| 2x1,5 | 12,6 | 13,8 | 223 | 283 |
| 2x2,5 | 13,4 | 14,6 | 265 | 330 |
| 2x4 | 14,8 | 16,4 | 337 | 428 |
| 2x6 | 15,8 | 17,4 | 407 | 505 |
| 2x10 | 18,2 | 19,0 | 575 | 645 |
| 2x16 | 20,1 | 20,9 | 759 | 839 |
| 2x25 | 25,0 | 26,2 | 1170 | 1306 |
| 2х35 | 27,2 | 28,4 | 1467 | 1623 |
| 2х50 | 30,8 | 32,0 | 1956 | 2147 |
| 2x70 | - | 33,5 | - | 2612 |
| 2x95 | - | 37,5 | - | 3379 |
| 2x120 | - | 40,6 | - | 4078 |
| 2x150 | - | 44,7 | - | 5003 |
| 2x185 | - | 48,3 | - | 5989 |
| 2х240 | - | 53,5 | - | 7556 |
| 3x1,5 | 12,8 | 14,4 | 245 | 313 |
| 3x2,5 | 13,6 | 15,3 | 296 | 369 |
| 3x4 | 15,1 | 17,2 | 383 | 485 |
| 3x6 | 16,2 | 18,3 | 471 | 582 |
| 3x10 | 18,8 | 20,0 | 675 | 760 |
| 3x16 | 20,8 | 22,0 | 911 | 1008 |
| 3x25 | 26,4 | 27,6 | 1433 | 1567 |
| 3x35 | 28,9 | 30,1 | 1820 | 1973 |
| 3x50 | 32,7 | 28,4 | 2450 | 2083 |
| 3x70 | - | 31,0 | - | 2717 |
| 3x95 | - | 34,3 | - | 3553 |
| 3x120 | - | 36,7 | - | 4323 |
| 3x150 | - | 39,6 | - | 5274 |
| 3x185 | - | 42,5 | - | 6364 |
| 3x240 | - | 47,1 | - | 8131 |
| 4x1,5 | 13,7 | 15,5 | 287 | 364 |
| 4x2,5 | 14,7 | 16,5 | 352 | 435 |
| 4x4 | 16,3 | 18,6 | 460 | 579 |
| 4x6 | 17,5 | 19,8 | 572 | 700 |
| 4x10 | 20,4 | 21,7 | 830 | 926 |
| 4x16 | 22,7 | 24,8 | 1132 | 1292 |
| 4x25 | 28,9 | 30,2 | 1784 | 1936 |
| 4х35 | 31,7 | 33,0 | 2281 | 2455 |
| 4х50 | 36,4 | 32,3 | 3125 | 2696 |
| 4х70 | - | 35,7 | - | 3573 |
| 4х95 | - | 39,2 | - | 4639 |
| 4х120 | - | 42,0 | - | 5661 |
| 4х150 | - | 45,4 | - | 6954 |
| 4х185 | - | 48,8 | - | 8402 |
| 4х240 | - | 53,8 | - | 10716 |
| 5х1,5 | 14,8 | 16,7 | 336 | 426 |
| 5х2,5 | 15,9 | 17,8 | 415 | 512 |
| 5х4 | 17,7 | 20,1 | 548 | 688 |
| 5х6 | 19,1 | 21,5 | 686 | 838 |
| 5х10 | 22,3 | 24,5 | 1005 | 1165 |
| 5х16 | 25,7 | 27,0 | 1430 | 1562 |
| 5х25 | 31,7 | 33,1 | 2177 | 2358 |
| 5х35 | 35,2 | 36,6 | 2828 | 3037 |
| 5х50 | 40,1 | 36,3 | 3836 | 3326 |
| 5х70 | - | 39,6 | - | 4374 |
| 5х95 | - | 43,5 | - | 5698 |
| 5х120 | - | 47,0 | - | 7016 |
| 5х150 | - | 50,5 | - | 8577 |
| 5х185 | - | 54,4 | - | 10407 |
| 5х240 | - | 59,8 | - | 13256 |
