С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ППГнг(А)-HF, ППГЭнг(А)-FH
Производитель —
Оценка (средняя 3)
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации на атомных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ППГнг(А)-HF, ППГЭнг(А)-FH
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации на атомных станциях вне гермозоны. Предназначены для кабельных линий цепей питания и контроля электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений.

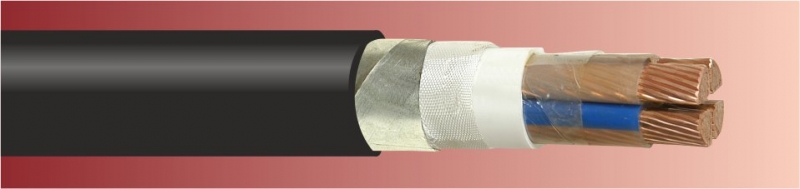

Конструкция
- Токопроводящая жила — медная однопроволочная или многопроволочная, секторной или круглой формы
- Изоляция жил — полимерная композиция, не содержащая галогенов
- Внутренняя оболочка - полимерная композиция, не содержащая галогенов
- Экран — медные ленты для кабеля марки ППГЭнг (А)-HF
- Термический барьер — слюдосодержащая лента
- Оболочка — полимерная композиция, не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 0,66; 1 |
| Диапазон температур эксплуатации, °С | -30 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | -15 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 7,5 — для многожильных, 10 -для одножильных |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 5 |
| Кабели соответствуют требованиям | ТУ 16.К71-304-2001 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||
|---|---|---|---|---|
| 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | |
| 1х1,5 | 6,2 | 6,6 | 58,4 | 64,7 |
| 1х2,5 | 6,5 | 6,9 | 71,2 | 77,8 |
| 1х4 | 7,2 | 7,8 | 93,2 | 104,2 |
| 1х6 | 7,7 | 8,3 | 116,5 | 128,3 |
| 1х10 | 9,5 | 9,7 | 181,3 | 186,0 |
| 1х16 | 10,4 | 10,6 | 247,0 | 252,1 |
| 1х25 | 11,9 | 12,1 | 350,8 | 356,6 |
| 1х35 | 12,9 | 13,1 | 445,2 | 451,4 |
| 1х50 | - | 15,1 | - | 620,3 |
| 1х70 | - | 16,7 | - | 815,1 |
| 1х95 | - | 18,5 | - | 1060,6 |
| 1х120 | - | 20,0 | - | 1296,2 |
| 1х150 | - | 21,8 | - | 1585,7 |
| 1х185 | - | 24,6 | - | 1972,3 |
| 1х240 | - | 27,1 | - | 2501,2 |
| 2х1,5 | 9,3 | 10,1 | 130,8 | 150,2 |
| 2х2,5 | 10,1 | 10,9 | 162,9 | 183,7 |
| 2х4 | 11,4 | 12,6 | 220,3 | 256,1 |
| 2х6 | 12,4 | 13,6 | 278,6 | 317,3 |
| 2х10 | 14,7 | 15,1 | 411,4 | 426,2 |
| 2х16 | 16,6 | 17,0 | 570,7 | 587,4 |
| 2х25 | 19,6 | 20,0 | 832,4 | 851,9 |
| 2х35 | 21,5 | 21,9 | 1061,6 | 1083,0 |
| 2х50 | - | 21,5 | - | 1236 |
| 2х70 | - | 24,6 | - | 1691 |
| 2х95 | - | 27,3 | - | 2213 |
| 2х120 | - | 29,7 | - | 2722 |
| 2х150 | - | 32,2 | - | 3336 |
| 2х185 | - | 40,4 | - | 4135 |
| 2х240 | - | 46,2 | - | 5364 |
| 3х1,5 | 10,5 | 150,1 | 171,7 | |
| 3х2,5 | 11,4 | 191,1 | 214,4 | |
| 3х4 | 9,7 | 13,2 | 263,5 | 303,5 |
| 3х6 | 10,5 | 14,3 | 339,6 | 383,0 |
| 3х10 | 11,9 | 15,9 | 509,3 | 525,9 |
| 3х16 | 13,0 | 18,0 | 720,9 | 739,6 |
| 3х25 | 15,5 | 21,2 | 1063,3 | 1085,3 |
| 3х35 | 17,5 | 24,0 | 1371,3 | 1444,2 |
| 3х50 | 20,8 | 25,5 | - | 1831 |
| 3х70 | 22,8 | 29,4 | - | 2426 |
| 3х95 | - | 33,0 | - | 3182 |
| 3х120 | - | 36,0 | - | 3925 |
| 3х150 | - | 39,9 | - | 4818 |
| 3х185 | - | 43,2 | - | 5833 |
| 3х240 | - | 49,0 | - | 7501 |
| 4х1,5 | - | 11,3 | 177,1 | 202,9 |
| 4х2,5 | - | 12,2 | 229,0 | 256,9 |
| 4х4 | 10,3 | 14,3 | 320,2 | 368,5 |
| 4х6 | 11,3 | 15,5 | 417,5 | 470,0 |
| 4х10 | 12,9 | 17,4 | 654,5 | 676,0 |
| 4х16 | 14,1 | 19,6 | 905,8 | 928,7 |
| 4х25 | 16,9 | 24,0 | 1345,5 | 1421,4 |
| 4х35 | 19,1 | 26,3 | 1797,1 | 1827,8 |
| 4х50 | 22,8 | 25,7 | - | 2387 |
| 4х70 | 25,8 | 28,3 | - | 3164 |
| 4х95 | - | 31,7 | - | 4195 |
| 4х120 | - | 35,1 | - | 5134 |
| 4х150 | - | 38,2 | - | 6287 |
| 4х185 | - | 41,5 | - | 7675 |
| 4х240 | - | 43,1 | - | 9817 |
| 5х1,5 | - | 12,2 | 193,3 | 219,4 |
| 5х2,5 | - | 13,2 | 252,2 | 281,4 |
| 5х4 | 11,1 | 15,5 | 354,3 | 405,2 |
| 5х6 | 12,1 | 16,9 | 466,6 | 519,0 |
| 5х10 | 13,9 | 19,3 | 727,5 | 748,0 |
| 5х16 | 15,3 | 21,9 | 1042,9 | 1065,9 |
| 5х25 | 18,8 | 26,7 | 1582,0 | 1610,1 |
| 5х35 | 21,3 | 30,5 | 2103,9 | 2135,9 |
| 5х50 | 26,2 | 35,2 | 2926,6 | 2969,9 |
| 5х70 | 30,0 | 39,6 | - | 3937,6 |
| 5х95 | 34,7 | 44,4 | - | 5177,7 |
| 5х120 | - | 48,9 | - | 6412,7 |
| 5х150 | - | 53,7 | - | 7864,8 |
| 5х185 | - | 59,3 | - | 9608,2 |
| 5х240 | - | 68,0 | - | 12351,9 |
