ППСРМ-ХЛ | в холодостойком исполнении

ППСРМ-ХЛ

Производитель — Российский производитель

Оценка (средняя 0)

Элементы конструкции: Медная токопроводящая жила (класс гибкости 5); Обмотка из полиэтилентерефталатной пленки; Изоляция из резины; Оболочка из резины с одной или двумя продольными маркировочными рисками, цвет оболочки по согласованию...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ППСРМ-ХЛ

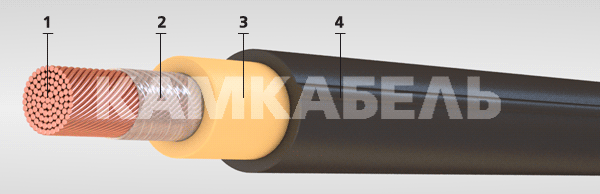

Элементы конструкции:

Медная токопроводящая жила (класс гибкости 5);
Обмотка из полиэтилентерефталатной пленки;
Изоляция из резины;
Оболочка из резины с одной или двумя продольными маркировочными рисками,

цвет оболочки по согласованию с потребителем.

Область применения:

Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, электровозов, электропоездов и троллейбусов на напряжение 1500 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при отсутствии воздействия смазочных масел и дизельного топлива.

Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с холодным климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы - 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам - 6 лет.

Характеристики ППСРМ-ХЛ

Влажность воздуха при 40°С [%]	98
Гарантийный срок эксплуатации [месяц]	24
Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ]	6
Максимальная рабочая температура жилы [°С]	75
Номинальное напряжение переменного тока, частотой до 400 Гц [В]	1500
Номинальное постоянное напряжение [кВ]	2.5
Рабочая температура жилы [°С]	65
Радиус изгиба кабелей [наружных диаметров]	3
Строительная длина, не менее [м]	100
Температура окружающей среды, верхний предел [°C]	+70
Температура окружающей среды, нижний предел [°C]	-60

Для провода ППСРМ-ХЛ-660
Сечение жилы, кв. мм	Масса провода,	Наружный диаметр,
Сечение жилы, кв. мм	кг/км	не более, мм
1,0	52,7	6,5
1,5	63,4	6,8
2,5	79,5	7,5
4,0	98,4	8,0
6,0	132	9,0
10,0	195	10,8
16,0	277	12,6
25,0	422	14,9
35,0	556	17,3
50,0	723	18,7
70,0	955	20,9
95,0	1228	22,8
120,0	1558	26,3
150,0	1892	29,4
185,0	2342	31,6
240,0	2943	35,4
300,0	3572	38,0
Для провода ППСРМ-ХЛ-1500
Сечение жилы, кв. мм	Масса провода,	Наружный диаметр,
Сечение жилы, кв. мм	кг/км	не более, мм
1,0	65,6	7,1
1,5	77,6	7,5
2,5	94,7	8,1
4,0	114	8,7
6,0	189	10,2
10,0	217	11,5
16,0	309	13,3
25,0	450	15,6
35,0	399	18,0
50,0	772	19,4
70,0	1016	21,6
95,0	1298	23,6
120,0	1639	27,0
150,0	2051	31,1
185,0	2450	32,3
240,0	3070	36,1
300,0	3717	38,7
Для провода ППСРМ-ХЛ-3000
Сечение жилы, кв. мм	Масса провода,	Наружный диаметр,
Сечение жилы, кв. мм	кг/км	не более, мм
1,0	80,4	7,9
1,5	93,5	8,3
2,5	112	8,9
4,0	140	9,9
6,0	180	11,0
10,0	241	12,3
16,0	355	14,7
25,0	483	16,5
35,0	638	18,8
50,0	804	20,2
70,0	1064	22,4
95,0	1401	25,4
120,0	1695	27,8
150,0	2117	31,8
185,0	2518	33,1
240,0	3147	36,9
300,0	3800	39,5
Для провода ППСРМ-ХЛ-4000
Сечение жилы, кв. мм	Масса провода,	Наружный диаметр,
Сечение жилы, кв. мм	кг/км	не более, мм
1,0	144	10,7
1,5	161	11,1
2,5	182	11,7
4,0	206	12,3
6,0	253	13,4
10,0	341	15,3
16,0	451	17,1
25,0	373	18,4
35,0	741	20,8
50,0	924	22,2
70,0	1240	25,4
95,0	1509	26,9
120,0	1815	29,4
150,0	2254	33,5
185,0	2625	34,3
240,0	3267	38,1
300,0	3885	40,3
