Кабели силовые с резиновой изоляцией
ППСРН-1
Производитель —
Оценка (средняя 0)
Элементы конструкции:
Медная токопроводящая жила (класс гибкости 5),
Оплётка из полиэтилентерефталатной пленки,
Изоляция из резины,
Разделительный слой из прорезиненной тканевой ленты,
Оболочка из резины (цвет оболочки...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ППСРН-1

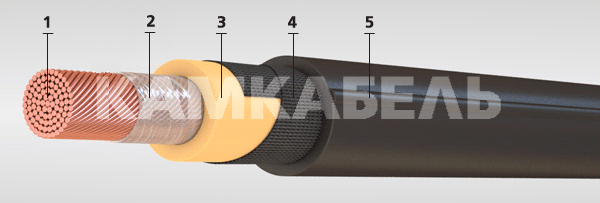

Элементы конструкции:
- Медная токопроводящая жила (класс гибкости 5),
- Оплётка из полиэтилентерефталатной пленки,
- Изоляция из резины,
- Разделительный слой из прорезиненной тканевой ленты,
- Оболочка из резины (цвет оболочки по согласованию с потребителем).
Область применения:
Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, и троллейбусов на напряжение 1500 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при воздействии смазочных масел и дизельного топлива. Провод с сечением жилы более 10 мм2, используется для присоединения к подвижным токоприемникам.
Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с умеренным и тропическим климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. Провода в тропическом исполнении устойчивы к воздействию плесневых грибов. Провода не распространяют горение. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.
Срок службы - 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам - 6 лет.
Характеристики ППСРН-1
| Влажность воздуха при 40°С [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 24 |
| Испытательное переменное напряжение частотой 50 Гц, 15 мин. [кВ] | 6 |
| Максимальная рабочая температура жилы [°С] | 75 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное напряжение переменного тока, частотой до 400 Гц [В] | 1500 |
| Номинальное постоянное напряжение [кВ] | 2.5 |
| Рабочая температура жилы [°С] | 65 |
| Радиус изгиба кабелей [наружных диаметров] | 3 |
| Строительная длина, не менее [м] | 100 |
| Температура окружающей среды, верхний предел [°C] | +70 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Для провода ППСРН-1 660 | ||
| Сечение, | Масса провода | Наружный диаметр, |
| кв.мм | кг/км | не более, мм |
| 1,0 | 63,8 | 7,2 |
| 1,5 | 72,7 | 7,5 |
| 2,5 | 92,7 | 8,3 |
| 4,0 | 112 | 8,8 |
| 6,0 | 149 | 9,9 |
| 10,0 | 220 | 11,9 |
| 16,0 | 309 | 13,9 |
| 25,0 | 457 | 16,4 |
| 35,0 | 605 | 19,0 |
| 50,0 | 778 | 20,6 |
| 70,0 | 995 | 21,9 |
| 95,0 | 1300 | 23,9 |
| 120,0 | 1628 | 27,6 |
| 150,0 | 2005 | 30,9 |
| 185,0 | 2484 | 33,2 |
| 240,0 | 3106 | 37,0 |
| 300,0 | 3751 | 39,9 |
| Для провода ППСРН-1 1500 | ||
| Сечение, | Масса провода | Наружный диаметр, |
| кв.мм | кг/км | не более, мм |
| 1,0 | 78,1 | 7,8 |
| 1,5 | 88,4 | 8,3 |
| 2,5 | 109 | 8,9 |
| 4,0 | 131 | 9,6 |
| 6,0 | 181 | 11,2 |
| 10,0 | 244 | 12,7 |
| 16,0 | 338 | 14,6 |
| 25,0 | 497 | 17,2 |
| 35,0 | 644 | 19,8 |
| 50,0 | 821 | 21,3 |
| 70,0 | 1043 | 22,7 |
| 95,0 | 1351 | 24,8 |
| 120,0 | 1690 | 28,4 |
| 150,0 | 2156 | 32,7 |
| 185,0 | 2555 | 33,9 |
| 240,0 | 3186 | 37,9 |
| 300,0 | 3839 | 40,6 |
| Для провода ППСРН-1 3000 | ||
| Сечение, | Масса провода | Наружный диаметр, |
| кв.мм | кг/км | не более, мм |
| 1,0 | 95,2 | 8,7 |
| 1,5 | 106 | 9,1 |
| 2,5 | 129 | 9,8 |
| 4,0 | 162 | 10,9 |
| 6,0 | 205 | 12,1 |
| 10,0 | 271 | 13,5 |
| 16,0 | 394 | 16,2 |
| 25,0 | 628 | 18,2 |
| 35,0 | 688 | 20,7 |
| 50,0 | 868 | 21,2 |
| 70,0 | 1095 | 23,5 |
| 95,0 | 1477 | 26,7 |
| 120,0 | 1754 | 29,2 |
| 150,0 | 2230 | 33,4 |
| 185,0 | 2632 | 34,8 |
| 240,0 | 3274 | 38,7 |
| 300,0 | 3931 | 41,5 |
| Для провода ППСРН-1 4000 | ||
| Сечение, | Масса провода | Наружный диаметр, |
| кв.мм | кг/км | не более, мм |
| 1,0 | 170 | 11,8 |
| 1,5 | 184 | 12,,2 |
| 2,5 | 211 | 12,9 |
| 4,0 | 238 | 13,5 |
| 6,0 | 289 | 14,7 |
| 10,0 | 387 | 16,8 |
| 16,0 | 504 | 18,8 |
| 25,0 | 629 | 20,2 |
| 35,0 | 804 | 21,8 |
| 50,0 | 992 | 23,3 |
| 70,0 | 1301 | 26,7 |
| 95,0 | 1599 | 28,2 |
| 120,0 | 1890 | 30,9 |
| 150,0 | 2386 | 35,2 |
| 185,0 | 2751 | 36,0 |
| 240,0 | 3407 | 40,0 |
| 300,0 | 4025 | 42,3 |
