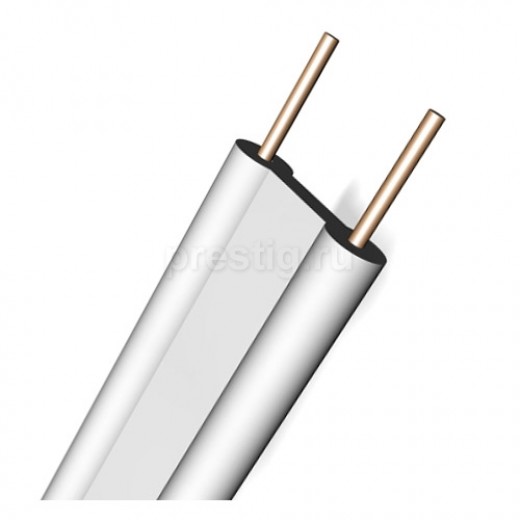

Провода трансляционные с пластмассовой изоляцией

Назначение

Для монтажа сетей проводного вещания. Изготавливается из стальной оцинкованной проволоки с изоляцией из полиэтилена, либо ПВХ пластиката.

Соответствуют требованиям ТУ 16.КО3-01-87 и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Пример записи обозначения провода

Пример условного обозначения провода трансляционного однопарного со стальными оцинкованными жилами диаметром 1,2 мм с изоляцией из полиэтилена: Провод ПТПЖ 2*1,2 ТУ 16.К03-01-87

Материалы, применяемые для изготовления проводов

• проволока стальная оцинкованная общего назначения ГОСТ 3282-74;
• композиция ПВХ пластиката для изоляции жил по ГОСТ 5960-72 (для проводов ПВЖ, ПТВЖ);
• композиция полиэтилена для изоляции жил по ГОСТ 16336-2013 (для проводов ППЖ, ПТПЖ).

Конструктивные размеры

Электрические параметры

* электрическое сопротивление токопроводящих жил могут отличаться от указанных на 20%.

Эксплуатационные характеристики

Монтаж проводов с полиэтиленовой изоляцией должен производиться при температуре не ниже минус 10°С, проводов с ПВХ изоляцией не ниже минус 5°С

Радиус изгиба должен быть не менее 10-кратного значения минимального наружного размера провода.

Гарантия производителя

Минимальный срок эксплуатации – 10 лет, при соблюдении условий хранения и эксплуатации.

Гарантийный срок эксплуатации кабелей – 4 года с момента ввода в эксплуатацию.
