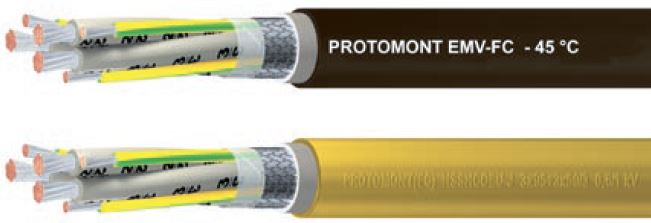

Кабель для Преобразователя Частоты

Tип

PROTOMONT EMV-FC

Обозначение

NSSHCOEU

Стандарты

DIN VDE 0250, часть 812

MSHA P-189-4

ГОСТ Р, Сертификат соответствия РФ требованиям технического регламента о пожарной безопасности, Разрешение Росгортехнадзора

Применение (соответствует стандарту DIN VDE 0298, часть 3)

Кабель может использоваться как стационарно, так и подвижно для питания приводов, управляемых преобразователем частоты, в горных применениях. Может быть установлен на подъемно-транспортном оборудовании (даже в случае пребывания кабеля в постоянном движении, например, на кабельных штангах или в соединенниях между верхней и нижней платформами).

Номинальное напряжение

Uo/U = 0.6/1 кВ

Макс. допустимое рабочее напряжение AC

Uo/U = 0.7/1.2 кВ

Макс. допустимое рабочее напряжение DC

Uo/U = 0.9/1.8 кВ

Тестовое напряжение AC

5 кВ

Токовая нагрузка

В соответствии с DIN VDE 0298, часть 4

Температура окружающейсреды

• Подвижное применение
• Стационарная прокладка
• Подвижное применение для версии повышенной морозостойкости

• -25° C до +60° C
• -60° C до +60° C
• -45 ° C до +60 ° C

Макс. допустимая рабочая температура на проводнике

90° C

Допустимая температура проводника при КЗ

250° C

Растягивающее усилие

До 15 Н/мм²

Минимальный радиус изгиба

В соответствии с DIN VDE 0298, часть 3

Допустимое кручение Макс.

+/- 25° /м

Маслостойкость

В соответствии с DIN VDE 0473, часть 811-2-1, Параграф 10 EN 60811-2-1, IEC 60811-2-1

Нераспространение горения

VDE 0482, часть 332-1-2,

EN 60332-1-2, IEC 60332-1-2

Климатическая стойкость

Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолета и влаги

Тип

PROTOMONT EMV-FC

Проводник (соответствует стандарту DIN VDE 0295)

Гибкая луженая многопроволочная медная жила тонкой скрутки, класс 5

Изоляция (соответствует стандарту DIN VDE 0207, часть 20)

PROTOLON, на основе этиленпропиленового каучука, тип компаунда: 3GI3

Цветовое обозначение жил

Изоляция натуральной окраски с напечатанными на ней черными цифрами

Расположение жил

Общий повив трех основных жил, с 3 защитными жилами, расположенными в промежутках

Экран

Оплетка из луженых медных проволок

Внутренняя оболочка (соответствует DIN VDE 0207, часть 21)

На основе этиленпропиленового каучука, тип компаунда: Gm1b

Наружная оболочка (соответствует стандарту DIN VDE 0207, часть 21)

PROTOFIRM, на основе полихлоропрена, тип смеси: 5GM5, желтого цвета для версии повышенной морозостойкости оболочка черного цвета

Маркировка

(Год выпуска) < VDE>

PROTOMONT EMV FC NSSHCOEU

(количество жил) x (сечение)

Количество и
сечение жил
[штхмм² ]

Номер в
каталоге

Диаметр
проводника
(ориентиро-
вочно)
Макс.
значение
[мм]

Внешний
диаметр
кабеля
(ориентиро-
вочно)
Мин.
значение
[мм]

Внешний
диаметр
кабеля
(ориентиро-
вочно)
Макс.
значение
[мм]

Диаметр
по
экрану
(ориентиро-
вочно)
[мм]

Номинальный
вес на
1000 м
[кг]

Максимально
допустимое
растягивающее
усилие
[Н]

3x16+3x2,5

5DL2108

5,4

24,4

27,4

19,5

1200

720

3x25+3x4

5DL2107

6,3

28,2

31,2

26,0

1700

1125

3x35+3x16/3

5DL2106

7,5

30,5

33,5

29,0

2200

1575

3x50+3x25/3

5DL2105

8,9

36,0

39,0

31,0

2800

2250

3x70+3x35/3

5DL2104

10,6

41,2

44,2

33,0

3850

3150

3x95+3x50/3

5DL2103

12,1

45,7

48,7

38,5

4650

4275

3x120+3x70/3

5DL2100

14,1

48,7

52,7

42,5

5800

5400

3x150+3x70/3

5DL2101

16,0

55,7

59,7

47,0

7150

6750

3x185+3x95/3

5DL2109

17,8

60,4

64,4

51,5

8500

9200

3x240+3x120/3

5DL2---

20,2

65,0

71,0

-

10100

11500

Количество и
сечение жил
[штхмм² ]

Номер в
каталоге

Сопротивление
проводника
при 20 ° C
[Ом/км]

Индуктивность
[мГ/км]

Рабочая
емкость
[мкФ/км]

Токовая
нагрузка
при 30 °C
[A]

Допустимый
ток КЗ (1сек)
[кA]

Сечение
медного
экрана
(электрическое)
(ориентирово-
чно)
[мм² ]

3x16+3x2,5

5DL2108

1,240

0,32

0,36

99

1,95

12,0

3x25+3x4

5DL2107

0,795

0,32

0,36

131

3,05

15,0

3x35+3x16/3

5DL2106

0,565

0,38

0,38

162

4,27

21,0

3x50+3x25/3

5DL2105

0,393

0,38

0,38

202

6,10

24,0

3x70+3x35/3

5DL2104

0,277

0,30

0,40

250

8,54

28,0

3x95+3x50/3

5DL2103

0,210

0,30

0,40

301

11,59

33,0

3x120+3x70/3

5DL2100

0,164

0,29

0,42

352

14,64

36,0

3x150+3x70/3

5DL2101

0,132

0,29

0,45

404

18,30

52,0

3x185+3x95/3

5DL2109

0,108

0,28

0,45

461

22,57

62,0

3x240+3x120/3

5DL2---

0,0817

0,27

0,49

540

29,28

70,0
