Кабели телефонной связи и радиофикации однопарные
ПРППМ
Производитель —
Оценка (средняя 5)
ТУ 16-705.450-87
Назначение
Кабели предназначены для эксплуатации при номинальном напряжении до 380 В частотой до 10 кГц на абонентских линиях телефонной связи и распределительных сетях проводного вещания, при температуре окружающей...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПРППМ
ТУ 16-705.450-87
Назначение
Кабели предназначены для эксплуатации при номинальном напряжении до 380 В частотой до 10 кГц на абонентских линиях телефонной связи и распределительных сетях проводного вещания, при температуре окружающей среды от -60 до +50 °С в условиях фиксированного монтажа и относительной влажности воздуха до 98% при температуре до +35 °С.
Кабели предназначены для прокладки в грунте, телефонной канализации, коллекторах, по стенам зданий. Допускается прокладка кабелей на опорах воздушных линий в районах, не подверженных сильным гололедам и ветрам.
Монтаж кабелей должен производиться при температуре не ниже -10 °С с радиусом изгиба не менее 10-кратной величины наименьшего наружного размера кабеля.
Кабели в климатическом исполнении “-Т» устойчивы к воздействию плесневых грибов.

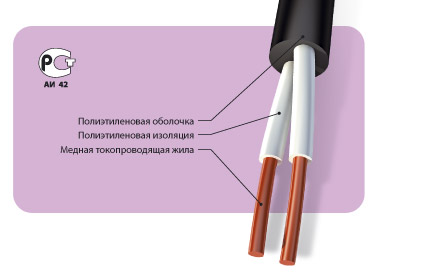

Конструкция
Токопроводящие жилы из медной проволоки с полиэтиленовой изоляцией и оболочкой уложены параллельно. При прокладке кабеля тяговое усилие не должно быть более: 25 кгс — для кабеля с диаметром токопроводящей жилы 0,9 мм; 30 кгс — для кабеля с диаметром токопроводящей жилы 1,2 мм.
Допускается эксплуатация кабеля при пониженном атмосферном давлении — 400 мм ртутного столба.
Конструктивные особенности
|
Параметры |
Номинальные значения |
|---|---|
|
Номинальный диаметр токопроводящей жилы, мм |
0,9; 1,2 |
|
Толщина изоляции токопроводящей жилы, мм, не менее |
0,6 |
|
Номинальная суммарная толщина изоляции и оболочки, мм, для кабеля с токопроводящей жилой: 0,9 мм 1,2 мм |
1,2 ± 0,2 1,4 ± 0,2 |
|
Максимальные наружные размеры, мм, для кабеля с токопроводящей жилой: 0,9 мм 1,2 мм |
3,7 x 7,6 4,4 x 9,0 |
|
Номинальное расстояние между центрами токопроводящих жил диаметром, мм: 0,9 мм 1,2 мм |
3,5 ± 0,4 4,2 ± 0,4 |
Электрические параметры
|
Параметры |
Частота тока, кГц |
Нормируемое номинальное значение |
|---|---|---|
|
1. Электрическое сопротивление токопроводящей жилы, Ом, не более, для жил диаметром: 1,2 мм 0,9 мм |
постоянный ток |
16,0 28,4 |
|
2. Электрическое сопротивление изоляции между жилами после 3 часов пребывания в воде, пересчитанное на 1 км и температуру +20 °С, МОм, не менее |
постоянный ток |
10 000 |
|
3. Рабочая емкость, пересчитанная на 1 км длины, нФ, не более, для жил диаметром: 1,2 мм 0,9 мм |
постоянный ток |
56 50 |
Расчетная масса кабеля:
-
с диаметром жилы 0,9 мм — 26,4 кг/км,
-
с диаметром жилы 1,2 мм — 42,2 кг/км.
Строительная длина — не менее 500 м.
Срок службы — не менее 10 лет.
Гарантийный срок эксплуатации — 3 года.
Пример условного обозначения: «Кабель ПРППМ 2x1,2 ТУ 16-705.450-87».
То же в тропическом исполнении: «Кабель ПРППМ-Т 2x1,2 ТУ 16-705.450-87».
Основные технико-эксплуатационные характеристики:
| Номинальный диаметр токопроводящих жил, мм | 0,8 | 0,9 | 1,2 |
| Электрическое сопротивление жилы, Ом/км, не более |
36,0 | 28,4 | 16,0 |
| Рабочая емкость, нФ/км, не более | 50 | 50 | 56 |
| Электрическое сопротивление изоляции, МОм·км, не менее | 10000 | 10000 | 10000 |
| Наружный размер провода, мм, не более | 3,4×7,0 | 3,7×7,6 | 4,5×9,0 |
| Расчетная масса кабеля (справочная), кг/км | 22,0 | 26,4 | 42,2 |
| Длина бухты, м | 500 | 500 | 500 |
