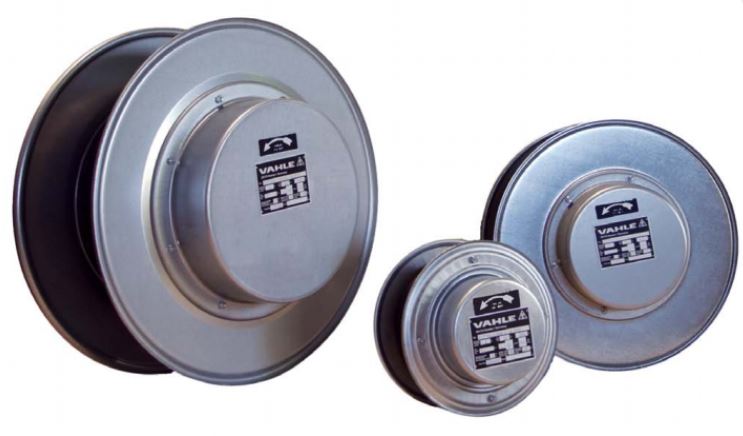

Кабельные барабаны Vahle

Компания Vahle разработала широкий модельный ряд барабанов с пружинным приводом предназначенных для автоматической намотки гибких силовых кабелей и кабелей управления. Они активно используются для организации электрификации подвижного оборудования, в частности для различных видов кранов: портальные, козловые, корабельные, доковые, тали, грейферы, тележки и прочие подъемно-транспортные устройства.

Катушка приводится в действие усилиями спиральных пружин выполненных из высококачественной пружинной стали, они рассчитаны в среднем на 120 000 рабочих циклов. Стандартные контактные кольца имеют питание 500 В переменного и 600 В постоянного тока, управляющий блок на 230 В.

Корпус в базовом исполнении защищен от пыли и струй воды, более высокие требования к оболочке могут быть реализованы по запросу. Для защиты от коррозии стальные барабаны оцинковываются (типоразмеры 155 — 530 серии VLF) или на поверхность наносится грунтовка и финишный слой эпоксидно-смоляного лака.

Помимо кабельных барабанов общего назначения всегда доступны к заказу специализированные версии для особых условий и требований: жаркий климат, морские приложения, агрессивные среды, взрывоопасные зоны. А также разновидности для намотки плоского кабеля, шлангов (подача воды, воздуха, газов), стальных канатов и другие виды.

Технические характеристики пружинных кабельные барабаны Vahle VLF / VLKG

• Макс. скорость хода или подъема: до 60 м/мин;
• Макс. ускорение хода: до 0,2 м/с²;
• Макс. ускорение подъема: до 0,2 м/с²;
• Диаметр (вал): 155 — 530 мм / 700 мм;
• Диаметр (общий): 260 — 900 мм / 1200 мм;
• Класс защиты: IP 55.

Типоразмеры пружинных кабельных барабанов Vahle VLF / VLKG

Катушки: VLF 155, VLF 180, VLF 180, VLF 220, VLF 221, VLF 222, VLF 300, VLF 301, VLF 420, VLF 421, VLF 530, VLK 700, VLKG 700

Пружины: 908, 931, 951, 952, 953, 972, 983, 984, 985, 986, 924, 925
