Термоэлектродные провода

Термоэлектродный (удлинительный, компенсационный) провод ПТФФЭ 250 предназначен для того, чтобы исключить влияние температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключить его к измерительному прибору (регулятору температуры) ), пирометрическому устройству или нормирующему преобразователю. Может эксплуатироваться в зоне повышенной температуры при фиксированном монтаже.

Провод рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +250°С и предельно допустимой влажности до 98% при температуре до 40°С. Применяется для прокладки внутри приборов, в сухих и сырых помещениях, в кабельных лотках и трубах, в местах где требуется повышенная гибкость провода при монтаже.

Для уменьшения влияния внешнего переменного электрического поля на показания измерительного прибора (регулятора температуры) используется экран в виде оплетки из медных луженых оловом проволок.

 В цепь термопары компенсационные провода включаются с соблюдением знака полярности. Изоляция жилы имеет цветовую маркировку.

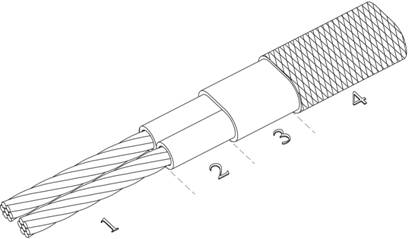

Конструкция провода:

1.      Термоэлектродная проволока.

2.      фторопластовая экструдированная изоляция.

3.      фторопластовая экструдированная оболочка.

4.      Экран из медных луженых оловом проволок.

Пример заказа: ПТФФЭ 250 ХА 2х1,5

П - провод

Т – термоэлектродный

Ф – фторопластовая экструдированная изоляция

Ф - фторопластовая экструдированная оболочка

Э - экран

Х - положительная жила сплав хромель

А - отрицательная жила сплав алюмель

2 - количество жил

х

1,5 - сечение жилы
