Термоэлектродный (удлинительный, компенсационный) провод ПТП предназначен для того, чтобы исключить влияние температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключить его к измерительному прибору (регулятору...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПТП
Термоэлектродный (удлинительный, компенсационный) провод ПТП предназначен для того, чтобы исключить влияние температуры окружающей среды на свободные концы термопреобразователя (термопары) и подключить его к измерительному прибору (регулятору температуры), пирометрическому устройству или нормирующему преобразователю. Может эксплуататироваться в зоне повышенной температуры при фиксированном монтаже. Провод обладает высокой гибкостью и устойчивостью к истиранию.
Провод рассчитан на эксплуатацию при температуре окружающей среды от -60°С до +120°С и влажности 80% при температуре +30°С. Провод выдерживает в течение 1 мин испытание переменным напряжением 1000В частотой 50 Гц.
Многопроволочная жила скручена из 7 проволок термоэлектродной проволоки хромель, алюмель или копель (ГОСТ 1791-67)..
В цепь термопары компенсационные провода включаются с соблюдением знака полярности.

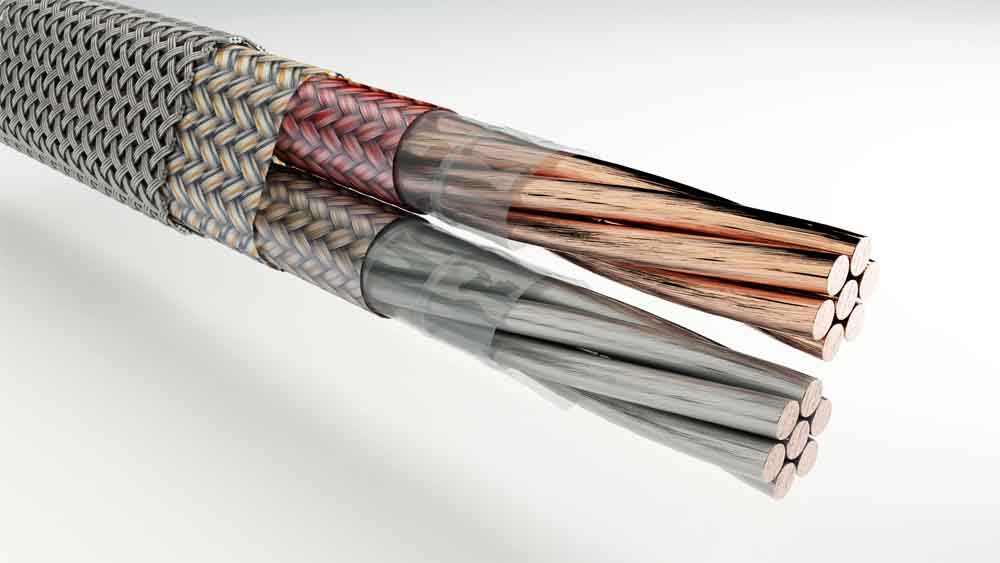

Конструкция провода:
1. Термоэлектродная проволока.
2. Обмотка полиэтилентерефталатной пленкой.
3. Обмотка полиэфирной нитью с пропиткой клеем БФ.
4. Оплетка полиэфирной нитью с пропиткой клеем БФ.
Пример заказа: ПТП ХА 2х2,5
П - провод
Т – термоэлектродный
П – полиэтилентерефталатная изоляция и оболочка
Х - положительная жила сплав хромель
А - отрицательная жила сплав алюмель
2 - количество жил
х
2,5 - сечение жилы
|
Обозначение промышленной термопары/НСХ |
Обозначение компенсационного провода |
Термоэлектродная проволока |
Сечение провода, мм2. |
Размер провода, мм (толщина/ширина) |
|
|
положительная (цвет маркировки) |
отрицательная (цвет маркировки) |
||||
|
ТХА (К) |
ПТП ХА |
сплав хромель (синий) |
сплав алюмель (без маркировки) |
2х2,5 |
3,4/5,9 |
|
2х1,5 |
3,0/5,2 |
||||
|
2х1 |
2,7/4,7 |
||||
|
ТХА (К) |
ПТП М |
медь (красный) |
сплав константан (коричневый) |
2х2,5 |
3,4/5,9 |
|
2х1,5 |
3,0/5,2 |
||||
|
2х1 |
2,7/4,7 |
||||
|
1+1х1+2,5 |
3,2/4,7 |
||||
|
ТХК (L) |
ПТП ХК |
сплав хромель (синий) |
сплав копель (желтый) |
2х2,5 |
3,4/5,9 |
|
2х1,5 |
3,0/5,2 |
||||
|
2х1 |
2,7/4,7 |
||||
|
ТПП (S) |
ПТП П |
медь (красный) |
сплав ТП (зеленый) |
2х2,5 |
3,4/5,9 |
|
2х1,5 |
3,0/5,2 |
||||
|
2х1 |
2,7/4,7 |
||||
