Термоэлектродные провода

Область применения кабеля ПТПЭ 3х25

Измерение температурных процессов часто требует исключения влияния температуры окружающей среды на термопары - проще говоря - горячий конец (сторона датчика) находится непосредственно в зоне измерений, а холодный конец (сторона подключения прибора) - на некотором удалении или вообще в другом помещении. Провод ПТПЭ 3х25 обеспечивает измерение температуры в диапазоне от -60° до +120°С, выполняя удлинение термопар измерительных приборов. При этом он используется в случаях, требующих применения в приборах и других в местах гибких проводников, способных противостоять электрическим наводкам и помехам, а также механическому истиранию. При необходимости прокладки в помещениях, трубах, кабель-каналах - ПТПЭ 3х25 подходит как нельзя лучше. Данный провод нуждается в дополнительной защите от воздействия атмосферных явлений - прямые солнечные лучи, ультрафиолет, осадки.

ПТПЭ 3х25 используют:

• для присоединения термопар
• для гибкой прокладки и соединений в измерительных системах
• в условиях защиты от воздействия открытого воздуха, осадков, прямых солнечных лучей
• для прокладки в сложных электро-магнитных условиях и местах механических воздействий

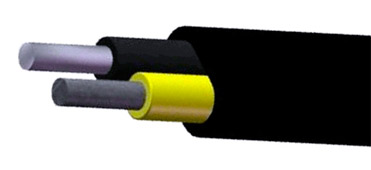

Элементы конструкции кабеля ПТПЭ 3х25

1. Термоэлектродные жилы многопроволочные, выполнены из специальных сплавов: или хромель К – алюмель, или медь – константан, или хромель К – копель, или медь – сплав ТП
2. Изолирующая обмотка полиэтилентерефталатной пленкой
3. Обмотка отдельных жил полиэфирной нитью, пропитанной клеем БФ
4. Защитная общая оплетка полиэфирной нитью, пропитанной клеем БФ
5. Экранирование из медно-луженой оплетки

Технические параметры кабеля ПТПЭ 3х25
