Контроллер безоператорного отпуска топлива, пульт дистанционного управления ТРК

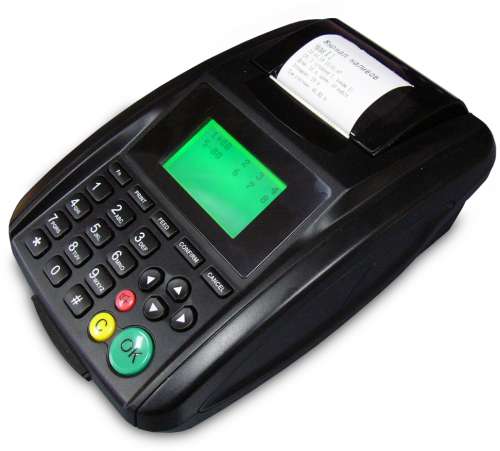

Пульт имеет встроенный термопринтер для печати нефискальных документов, а также увеличенный многострочный жидкокристаллический дисплей, клавиатуру с дополнительными кнопками и улучшенным тактильным эффектом нажатий
Пульт сснащен двумя USB интерфейсами для подключения персонального компьютера и USB-Flash накопителя.
Встроенные память объемом 4Мб и часы реального времени позволяют записывать подробный журнал событий и формировать сменные отчеты.
Программное обеспечение позволяет, в случае необходимости, записать обмен данными и отладочную информацию на подключенный USB-Flash накопитель.
Питание устройств осуществляется от сетевого адаптера из комплекта поставки.

Пульт «Топаз-103М1» предназначен для управления топливораздаточными и газонаполнительными колонками. Обмен информацией между пультом и ТРК, ГНК осуществляется по интерфейсу RS485.

Пульт может работать одновременно с 6-ю двухсторонними или 12-ю односторонними интерфейсными ТРК, ГНК, имеющими до пятирукавов на одну сторону, с одновременным отпуском топлива по одному рукаву на каждую сторону.
Таблица поддерживаемых протоколов и перечень ТРК и ГНК, управляемых пультом «Топаз-103М1»

Примечания

1. Пульт «Топаз-103М1» одновременно поддерживает только один протокол обмена с ТРК, ГНК.
2. Программное обеспечение пульта «Топаз-103М1» может быть обновлено пользователем самостоятельно.
3. Необходимое дополнительное устройство:

• Блок сопряжения «Топаз-119-9» конвертирует протокол «ER4» в «протокол управления ТРК, версия 2.0»;
• Блок сопряжения «Топаз-119-10М» согласовывает обмен данными между контроллером и ТРК «Censtar», преобразует интерфейсы RS-485 и RS-422.
• Блок сопряжения «Топаз-119-11М» согласовывает интерфейсы RS-485 и «токовая петля»;
• Блок сопряжения «Топаз-319-04» конвертирует протокол обмена «V11-Procedure 85 63506/7.1986», Scheidt&Bachmann GmbH в «протокол управления ТРК, версия 2.0». Обеспечивает управление 3-мя двухсторонними или 6-ю односторонними колонками, имеющими до восьми рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону;
• Блок сопряжения «Топаз-119-19М» согласовывает обмен данными между пультом и ТРК «Tokheim», преобразует интерфейсы RS-485 и «токовые сигналы»;
• Блок сопряжения «Топаз-319-03» конвертирует протокол обмена «GASCOMM» или «ASCOMM» в «протокол управления ТРК, версия 2.0». Обеспечивает управление 3-мя двухсторонними или 6-ю односторонними колонками, имеющими до пяти рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону.

Назначение интерфейсов

Основные функции

Управляет отпуском топлива:

• задание дозы в литрах или в рублях, отпуск топлива «до полного бака»;
• останов налива до окончания выдачи заданной дозы;
• продолжение налива после останова;
• значение суммарного счетчика*;
• ведение журнала операций (отпущенная доза с указанием даты и времени, номер рукава, вид топлива, значение суммарного счетчика);
• печать сменных отчетов на встроенном принтере;
• ведение и запись лог-файла обмена данных с ТРК на внешнюю USB флэш-память.

Настраиваемые параметры

• служебная информация (сетевой адрес рукава, условная марка продукта);
• используемые рукава;
• цена топлива;
• прямой пуск колонки;
• параметры работы колонки* (тип клапана снижения расхода, тип кнопки Пуск/Стоп, тип датчика расхода топлива и др.);
• разграничение прав оператора и администратора с помощью настраиваемого кода доступа;
• доступ оператору к изменению цен, просмотру суммарных счетчиков, к команде экстренного сброса состояния;
• настройки администратора (установка цены, отображение служебной информации, прямой пуск колонки, просмотр суммарных счетчиков), защищенные кодом доступа;
• звуковое и визуальное оповещение об аварийном отпуске.

*Только для колонок с ОУ или БУ серии «Топаз-106К», «Топаз-306БУ».
