ПВА
Оценка (средняя 4)
ТУ 16.К17-021-94 Назначение Провода предназначены для соединения автотракторного оборудования и приборов с номинальным напряжением до 48 В. Изготавливаются для автомобилей, рассчитанных на эксплуатацию в условиях умеренного, тропического и холодного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПВА

ТУ 16.К17-021-94

Назначение

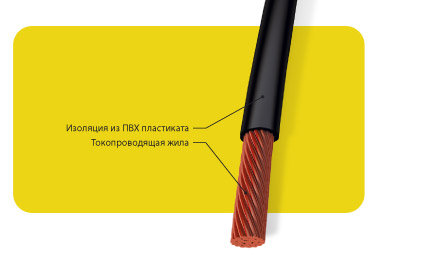

Провода предназначены для соединения автотракторного оборудования и приборов с номинальным напряжением до 48 В. Изготавливаются для автомобилей, рассчитанных на эксплуатацию в условиях умеренного, тропического и холодного климата. Не распространяют горение при одиночной прокладке.



Номенклатура и конструктивные особенности

Марка проводов

Конструктивные особенности

Преимущественная область применения

Температурный диапазон использования, °С

ПВА

Провод высокой гибкости с медной жилой, с ПВХ изоляцией, одножильный, теплостойкий

Для требующего повышенной гибкости соединения автотракторного электрооборудования и приборов, работающих при повышенной температуре

От -40 до +105

ПГВА

Провод повышенной гибкости с медной жилой, с ПВХ изоляцией, одножильный

Для соединения автотракторного электрооборудования и приборов

От -40 (от -60 для исполнения ХЛ) до +70

Провода выпускаются различных расцветок.



Сортамент

Номинальное сечение токопроводящей жилы, мм2

Номинальная толщина изоляции, мм

Наружный диаметр проводов, мм, не более

ПВА

ПГВА

0,5

0,6

2,3

2,3

0,8

0,6

2,6

5,6

1,0

0,6

2,7

2,7

1,2

0,6

2,9

2,9

1,5

0,6

3,0

3,0

2,0

0,7

3,6

3,5

2,5

0,7

3,9

3,8

3,0

0,7

3,9

4,0

4,0

0,8

4,5

4,5

5,0

0,8

5,4

4,9

6,0

0,8

5,5

5,3

8,0

0,8

5,5

5,5

10,0

1,0

6,7

6,7

16,0

1,35

9,0

-

16,0

1,0

-

8,6

25,0

1,2

10,8

10,8

35,0

1,2

11,6

11,6

50,0

1,4

-

14,9

70,0

1,4

-

16,9

95,0

1,6

-

18,3



Электрические параметры

Номинальное сечение токопроводящей жилы, мм2

Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру +20 °С, Ом, не более

ПГВА

ПВА

0,5

39,0

40,5

0,8

26,0

25,2

1,0

19,5

19,8

1,2

16,0

16,0

1,5

13,2

13,2

2,0

9,98

9,97

2,5

7,98

8,05

3,0

6,46

6,52

4,0

4,95

4,89

5,0

3,96

3,83

6,0

3,30

3,11

8,0

2,55

2,40

10,0

1,91

1,99

16,0

1,21

1,21

25,0

0,78

0,809

35,0

0,554

0,551

50,0

-

0,394

70,0

-

0,277

95

-

0,203

Строительная длина:

  • для сечений 0,5-25 мм2 — не менее 100 м;

  • для сечений 35-95 мм2 — не менее 50 м.

Срок службы — 10 лет.

Пример условного обозначения для провода марки ПВА сплошной расцветки с изоляцией красного цвета с токопроводящей жилой сечением 1,0 мм2 при заказе и в документации другого изделия: «Провод ПВА-1,0-К ТУ 16.К17-021-94».
