ПВБсК-11
Оценка (средняя 5)
ПВБсК-11 кВ ТУ 16К 80.04-89 Токопроводящая жила — медная не ниже 4 класса; Изоляция - из фторсилоксановой резины марки К-69 с барьерными слоями из композиции на основе кремнийорганического каучука. Провода предназначены...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПВБсК-11

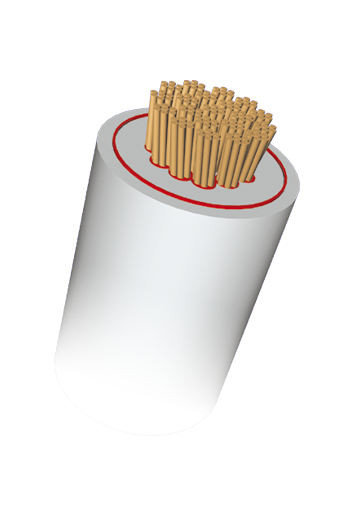

ПВБсК-11 кВ ТУ 16К 80.04-89

Токопроводящая жила — медная не ниже 4 класса;

Изоляция - из фторсилоксановой резины марки К-69 с барьерными слоями из композиции на основе кремнийорганического каучука.

Провода предназначены для выводных концов высоковольтных электрических машин.
Номинальное напряжение до 11000 В.
Рабочая температура от -60 до 180 С.
Конструкция проводов марки ПВБсК с монолитной полимерной изоляцией с барьерными выравнивающими слоями, с уменьшенной материалоемкостью и повышенной надежностью.
Повышение надежности и уменьшение материалоемкости проводов достигается за счет применения специальной изоляции в промежуточных барьерных слоях.
По электрической прочности ПВБсК в 1.4 раза превосходит провода аналогичного назначения.

Провод ПВБсК после пребывания в воде в течение 0,5 ч выдерживает испытание номинальным напряжением переменного тока частоты 50 Гц в течение 5 мин в воде

  • при приёмке и поставке 32 кВ
  • на период эксплуатации и хранения 25 кВ

Электрическое сопротивление изоляции провода ПВБсК после пребывания в воде в течении 0,5 ч, пресчитанное на 1 км длины и температуру 20 оС не менее

  • при приёмке и поставке 200 МОм
  • на период эксплуатации и хранения 2,0 МОм

Провод ПВБсК выдерживает не менее 30 циклов изгибов вокруг цилиндра диаметром, равным десятикратному наружному диаметру провода.

Провод ПВБсК устойчив к воздействию повышенной (до 180 оС) рабойчей температуры.

Провод ПВБсК устойчив к воздействию пониженной температуры окружающей среды (до -60 оС).

Провод ПВБсК устойчив к воздействию относительной влажности воздуха 100% при температуре 35 оС

Провод ПВБсК устойчив к воздействию синусоидальной вибрации при амплитуде 0,5 мм и частоте 25 Гц в течение 1 ч.

Провод ПВБсК устойчив к воздействию плесневых грибов.

Провод ПВБсК устойчив к воздействию машинного масла.

Срок службы провода ПВБсК не менее 30 лет с момента изготовления (при соблюдении потребителем правил транпортирования, хранения, монтажа, и эксплуатации)



Номинальное сечение жилы, м м²

Радиальная толщина, мм

Наружный диаметр, мм

I барьерного слоя

I слоя изоляции

II барьерного слоя

II слоя изоляции

6,0

0,8

4,2

0,7

0,5

16,0

10,0

0,8

4,2

0,7

0,5

16,9

16,0

0,8

4,2

0,7

0,5

18,6

25,0

0,8

4,2

0,7

0,5

19,9

35,0

0,8

4,2

0,7

0,5

21,1

50,0

0,8

4,2

0,7

0,5

24,0

70,0

0,8

4,2

0,7

0,5

25,2

95,0

0,8

4,2

0,7

0,5

28,6

120,0

0,8

4,2

0,7

0,5

30,3

150,0
