С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ПвБВнг(А), ПвБВнг(А,В)-LS
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6; 10; 20; 35 кВ частоты 50Гц в сетях с заземленной или изолированной нейтралью....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПвБВнг(А), ПвБВнг(А,В)-LS
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6; 10; 20; 35 кВ частоты 50Гц в сетях с заземленной или изолированной нейтралью.

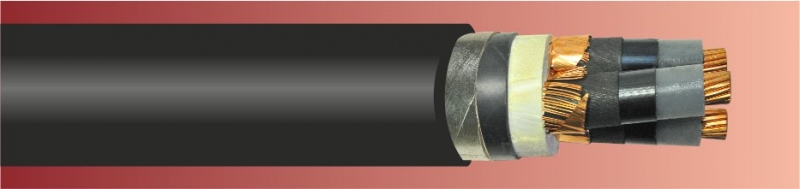

Конструкция
- Токопроводящая жила — круглая медная многопроволочная, уплотненная
- Экран по токопроводящей жиле — экструдируемый электропроводящий сшитый полиэтилен
- Изоляция — сшитый полиэтилен
- Экран по изоляции — экструдируемый электропроводящий сшитый полиэтилен
- Разделительный слой — ленты электропроводящей бумаги или электропроводящей вдоблокирующей
- Экран — медные проволоки, скрепленные медной лентой
- Межфазное заполнение — ПВХ пластикат пониженной горючести (для кабелей марок ПвБВнг (А), АПвБВнг (А)); ПВХ пластикат пониженной пожарной опасности (для кабелей марок ПвБВнг (А,В)-LS, АПвБВнг (А,В)-LS)
- Внутренняя оболочка — ПВХ пластикат пониженной горючести (для кабелей марок ПвБВнг (А), АПвБВнг (А)); ПВХ пластикат пониженной пожарной опасности (для кабелей марок ПвБВнг (А,В)-LS, АПвБВнг (А,В)-LS)
- Броня — стальные оцинкованные ленты
- Защитный шланг — ПВХ пластикат пониженной горючести (для кабелей марок ПвБВнг (А), АПвБВнг (А)); ПВХ пластикат пониженной пожарной опасности (для кабелей марок ПвБВнг (А,В)-LS, АПвБВнг (А,В)-LS)
Технические данные
| Номинальное напряжение, кВ | 6, 10, 20, 35 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | -20 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 10 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 2 по ГОСТ 15150-69, включая прокладку в грунте и в воде |
| Гарантийный срок эксплуатации, лет | 5 |
| Кабели соответствуют требованиям | ТУ 16.К71-359-2005; ТУ 3530-002-05014308-2008 (ПвБВнг (А) |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||||
|---|---|---|---|---|---|---|---|---|
| 6 кВ | 10 кВ | 20 кВ | 35 кВ | 6 кВ | 10 кВ | 20 кВ | 35 кВ | |
| 3х35/16 | 49,9 | 54,0 | 59,6 | 75,0 | 3677 | 4204 | 5390 | 6824 |
| 3х50/16 | 52,3 | 57,3 | 62,6 | 78,0 | 4334 | 4944 | 6200 | 7597 |
| 3х70/16 | 56,3 | 61,0 | 66,7 | 81,0 | 5122 | 5833 | 7100 | 8589 |
| 3х95/16 | 59,7 | 64,0 | 70,0 | 85,0 | 6134 | 6817 | 8120 | 9665 |
| 3х120/16 | 63,0 | 68,0 | 74,0 | 88,0 | 7122 | 7834 | 9200 | 10779 |
| 3х150/25 | 66,0 | 71,0 | 78,0 | 91,0 | 8311 | 8918 | 10267 | 11941 |
| 3х185/25 | 70,0 | 75,0 | 82,0 | 95,0 | 9556 | 10337 | 11879 | 13468 |
| 3х240/25 | 75,0 | 79,0 | 84,0 | 99,0 | 11534 | 12288 | 13757 | 15543 |
Купить ПвБВнг(А), ПвБВнг(А,В)-LS в регионе Ярославль.
