С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ПВБВНГ-LS
Производитель —
Оценка (средняя 5)

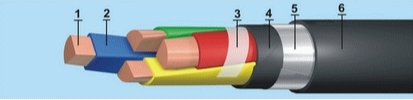

Элементы конструкции:
Медная токопроводящая жила 1 или 2 класса: — количество жил: 3+1, 4, 5: — сечение жил: от 10 до 240 кв. мм;
Изоляция из сшитого полиэтилена (цветовая маркировка жил);
Сердечник из ПВХ пластиката...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПВБВНГ-LS
Элементы конструкции:
- Медная токопроводящая жила 1 или 2 класса:
— количество жил: 3+1, 4, 5: — сечение жил: от 10 до 240 кв. мм; - Изоляция из сшитого полиэтилена (цветовая маркировка жил);
- Сердечник из ПВХ пластиката пониженной пожароопасности;
- Скрепляющая обмотка (для кабелей сечением 50 кв. мм и выше);
- Поясная изоляция из ПВХ пластиката пониженной пожароопасности;
- Обмотка лентой из негорючего материала;
- Наружная оболочка из ПВХ пластиката пониженной пожароопасности.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей — 30 лет.
|
Строительная длина, не менее [м] |
|
| сечение основных жил 16 м²м. |
450 |
| сечение основных жил 25-70 м²м. |
300 |
| сечение основных жил 95 м²м. и выше |
200 |
Характеристики
| Влажность воздуха при 35° C [%] | 98 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
| Максимальная рабочая температура жилы [°С] | 90 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
| Радиус изгиба кабелей [наружных диаметров] | 7.5 |
| Сопротивление изоляции при температуре +90° С, не менее [МОм х км] | 50 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -40 |
| Температура токопроводящих жил при коротком замыкании [°С] | 250 |
| Сечение жилы, м²м | Длительно допустимые нагрузки, А | |
| в земле | на воздухе | |
| 4 | 39 | 31 |
| б | 46 | 40 |
| 10 | 67 | 58 |
| 16 | 87 | 78 |
| 25 | 113 | 102 |
| 35 | 137 | 126 |
| 50 | 166 | 158 |
| 70 | 201 | 194 |
| 95 | 240 | 237 |
| 120 | 272 | 274 |
| 150 | 310 | 317 |
| 185 | 384 | 363 |
| 240 | 401 | 428 |
| Количество и сечение жил, шт х м²м |
Масса кабеля, кг/км |
Наружный диаметр, мм |
| 3х16 + 1x10 ож | 1026 | 22,6 |
| 3х25 + 1x16 ож | 1520 | 27,0 |
| 3х35 + 1x16 ож | 1839 | 29,1 |
| 3х50 + 1x25 ож | 2595 | 34,0 |
| 3х70 + 1x35 | 3116 | 34,7 |
| 3х95 + 1x50 | 4087 | 38,3 |
| 3х120 + 1x70 | 5221 | 42,9 |
| 3х150 + 1x70 | 6149 | 46,8 |
| 3х185 + 1x95 | 7661 | 52,0 |
| 3х240 + 1x50 | 9688 | 57,9 |
| 4 x 10 ож | 758 | 19,5 |
| 4 x 16 ож | 1039 | 21,7 |
| 4 x 25 ож | 1534 | 25,8 |
| 4 x 35 ож | 1984 | 28,4 |
| 4 x 50 ож | 2551 | 31,5 |
| 4 х 16 | 1109 | 22,9 |
| 4 х 25 | 1633 | 27,4 |
| 4 х 35 | 2134 | 30,4 |
| 4 х 50 | 2889 | 34,7 |
| 4 x 70 | 3087 | 28,7 |
| 4 x 95 | 4070 | 31,9 |
| 4 x 120 | 5100 | 35,9 |
| 4 x 150 | 6308 | 39,4 |
| 4 x 185 | 7683 | 43,4 |
| 4 x 240 | 9833 | 47,5 |
| 5 х 10 | 836 | 20,6 |
| 5 х 16 | 1252 | 25,2 |
| 5 х 26 | 1824 | 29,9 |
| 5 х 35 | 2356 | 33,1 |
| 5 х 50 | 3900 | 33,2 |
| 5 х 70 | 4125 | 36,8 |
| 5 х 95 | 5468 | 41,4 |
| 5 х 120 | 6746 | 44,8 |
| 5 х 150 | 8404 | 49,6 |
| 5 х 185 | 10219 | 53,8 |
| 5 х 240 | 12900 | 59 |
