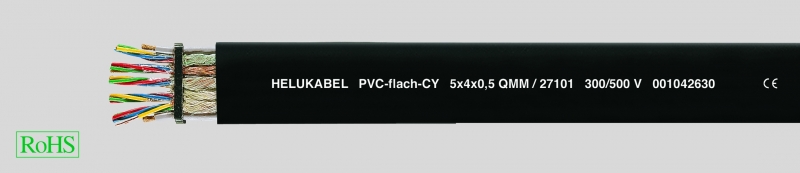

PVC-flat-CY, экранированный, ЭМС
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный экранированный плоский PVC-кабель на основании DIN VDE 0283
часть 2
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40°C до +80°C
Номинальное напряжение
U0/U 300/500...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — PVC-flat-CY, экранированный, ЭМС
Специальный экранированный плоский PVC-кабель на основании DIN VDE 0283
часть 2
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40°C до +80°C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 3000 В
-
Напряжение пробоямин. 6000 В
-
Минимальный радиус изгиба15х Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5или IEC 60228 кл. 5, BS 6360 кл. 5
- Специальная PVC-изоляция жил
- Маркировка жил см. ниже
- Жилы экранированы по отдельности или в пучках
- Экранирующая оплётка из медных проволок, покрытие пр. 85%
- Специальная PVC-оболочка
- Цвет оболочки – чёрный (RAL 9005)
- В целом маслостойкий
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
Плоские кабели с PVC-оболочкой применяются преимущественно в качестве буксируемых кабелей для крановых установок, напольных конвейеров и стеллажных штабелёров.
Указания по монтажу
Кабельные барабаны, на которые намотаны плоские кабели, при транспортировке должны стоять вертикально. Хорошая гибкость возможна только в одной плоскости. Поэтому следует соблюдать соответствующие указания по монтажу.
- Кабель крепится к направляющему профилю с помощью фестона (тележки). Расстояние между кабелями на фестонах должно быть вдвое больше толщины кабеля или пакета (если уложены несколько кабелей).
- При укладке кабелей в пакет необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается на несущую поверхность. Затем на него укладывается кабель большего сечения и т.д., так что кабель с наибольшим сечением жил располагается сверху.
- Кроме того, всегда обращайте внимание на симметричное распределение нагрузки в кабеле.
- В случае использования кабелей с сечением менее 2,5 мм² к расчетному значению сечения жил всегда следует добавлять резервные 10%.
ЭМС= Электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуем применять большую площадь контактов на обоих концах оплетки экрана.
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Маркировка жил |
Наружные размеры пр. мм |
Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 27100 | 5 G 0,5 | farbig, DIN VDE 0293 | 21,0 x 3,4 | 64,0 | 140,0 | 20 |
| 27101 | 5 x 4 x 0,5 | farbig | 37,4 x 7,2 | 175,0 | 280,0 | 20 |
| 27102 | 8 x 7 x 0,5 | fortl. weißer Ziffernaufdruck, DIN VDE 0293 | 68,6 x 11,7 | 480,0 | 1180,0 | 20 |
| 27090 | 4 G 0,75 | farbig, DIN VDE 0293 | 15,0 x 5,0 | 70,0 | 147,0 | 18 |
| 27103 | 4 x 4 G 1 | fortl. weißer Ziffernaufdruck | 33,5 x 11,0 | 310,0 | 625,0 | 17 |
| 27091 | 4 G 1,5 | farbig, DIN VDE 0293 | 18,7 x 5,9 | 116,0 | 210,0 | 16 |
| 27092 | 8 G 1,5 | fortl. weißer Ziffernaufdruck | 35,6 x 5,9 | 217,0 | 400,0 | 16 |
| 27093 | 12 G 1,5 | fortl. weißer Ziffernaufdruck | 52,1 x 5,9 | 266,0 | 610,0 | 16 |
| 27094 | 4 G 2,5 | farbig, DIN VDE 0293 | 21,0 x 6,9 | 170,0 | 270,0 | 14 |
| 27104 | 6 G 2,5 | fortl. weißer Ziffernaufdruck, DIN VDE 0293 | 37,4 x 7,2 | 240,0 | 320,0 | 14 |
| 27095 | 4 G 4 | farbig, DIN VDE 0293 | 24,5 x 7,7 | 225,0 | 400,0 | 12 |
| 27096 | 4 G 6 | farbig, DIN VDE 0293 | 30,1 x 9,2 | 328,0 | 520,0 | 10 |
| 27097 | 4 G 10 | farbig, DIN VDE 0293 | 35,8 x 10,5 | 525,0 | 840,0 | 8 |
| 27098 | 4 G 16 | farbig, DIN VDE 0293 | 41,3 x 12,6 | 788,0 | 1280,0 | 6 |
| 27099 | 4 G 25 | farbig, DIN VDE 0293 | 48,4 x 14,4 | 1170,0 | 1800,0 | 4 |
