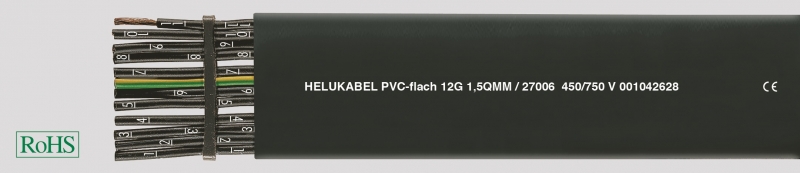

PVC-flat (H05 VVH6-F/H07 VVH6-F), 300/500В или 450/750В
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный плоский PVC-кабель на основании EN 50214 / DIN VDE 0283-2
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40°C до +80°C
Номинальное напряжение
U0/U 300/500 В до 1 мм²...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — PVC-flat (H05 VVH6-F/H07 VVH6-F), 300/500В или 450/750В
- Специальный плоский PVC-кабель на основании EN 50214 / DIN VDE 0283-2
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40°C до +80°C
-
Номинальное напряжениеU0/U 300/500 В до 1 мм²U0/U 450/750 В от 1,5 мм²
-
Испытательное напряжение2000 В до 1 мм²2500 В от 1,5 мм²
-
Минимальный радиус изгиба10х Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Жилы из тонких медных проволокв соответствии с DIN VDE 0295 кл. 5,S 6360 кл. 5, IEC 60228
-
Специальная PVC-изоляция жил TI2в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
-
Маркировка жил в соответствии с DIN VDE 0293— до 5 жил: цветовая— от 7 жил: черные жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила заземления
- Жилы расположены параллельно
- Специальная внешняя PVC-оболочка ТМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – чёрный (RAL 9005)
-
В целом маслостойкий, показатели маслостойкости/химической стойкостисм. табл. в приложении
- Экстремально малый радиус изгиба
- Высокая гибкость
- Небольшая занимаемая площадь
- Возможность пакетной укладки
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Артикул 27012 (6x4)
- G = с желто-зеленой жилой заземления
Плоские кабели с PVC-оболочкой применяются преимущественно в качестве буксируемых кабелей для крановых установок, напольных конвейеров и стеллажных штабелёров. Указания по монтажу Кабельные барабаны, на которые намотаны плоские кабели, при транспортировке должны стоять вертикально. Хорошая гибкость возможна
только в одной плоскости. Поэтому следует соблюдать соответствующие указания по монтажу.
- Кабель крепится к направляющему профилю с помощью фестона (тележки). Расстояние между кабелями на фестонах должно быть вдвоебольше толщины кабеля или пакета (если уложены несколько кабелей).
- При укладке кабелей в пакет необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается на несущуюповерхность. Затем на него укладывается кабель большего сечения и т.д., таким образом кабель с наибольшим сечением жил располагаетсясверху.
- Кроме того, всегда обращайте внимание на симметричное распределение нагрузки в кабеле.
- В случае использования кабелей с сечением менее 2,5 мм² к расчетному значению сечения жил всегда следует добавлять резервные 10%.
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Наружные размеры пр. мм |
Вес меди кг / км | Вес пр. кг / км | AWG-номер | |
| 26980 | 4 G 0,75 | 4,3 x 12,6 | 28,8 | 90,0 | 18 | |
| 26981 | 5 G 0,75 | 4,3 x 16,1 | 36,0 | 115,0 | 18 | |
| 26982 | 6 G 0,75 | 4,3 x 19,4 | 43,2 | 141,0 | 18 | |
| 26983 | 9 G 0,75 | 4,3 x 26,4 | 64,8 | 198,0 | 18 | |
| 26984 | 10 G 0,75 | 4,3 x 30,1 | 72,0 | 224,0 | 18 | |
| 26985 | 12 G 0,75 | 4,3 x 33,8 | 84,4 | 258,0 | 18 | |
| 26986 | 16 G 0,75 | 4,3 x 44,4 | 115,2 | 340,0 | 18 | |
| 26987 | 18 G 0,75 | 4,3 x 49,2 | 129,6 | 380,0 | 18 | |
| 26988 | 20 G 0,75 | 4,3 x 55,0 | 144,0 | 424,0 | 18 | |
| 26989 | 24 G 0,75 | 4,3 x 65,6 | 172,8 | 509,0 | 18 | |
| 26990 | 3 G 1 | 4,5 x 10,8 | 28,8 | 80,0 | 17 | |
| 26991 | 4 G 1 | 4,5 x 13,4 | 38,4 | 104,0 | 17 | |
| 26992 | 5 G 1 | 4,5 x 16,0 | 48,0 | 134,0 | 17 | |
| 26993 | 6 G 1 | 4,5 x 20,6 | 57,6 | 161,0 | 17 | |
| 26994 | 9 G 1 | 4,5 x 28,4 | 86,4 | 230,0 | 17 | |
| 26995 | 10 G 1 | 4,5 x 30,0 | 96,0 | 256,0 | 17 | |
| 26996 | 12 G 1 | 4,5 x 36,2 | 115,2 | 298,0 | 17 | |
| 26997 | 16 G 1 | 4,5 x 47,6 | 153,6 | 395,0 | 17 | |
| 26998 | 18 G 1 | 4,5 x 52,8 | 172,8 | 441,0 | 17 | |
| 26999 | 20 G 1 | 4,5 x 59,0 | 192,0 | 495,0 | 17 | |
| 27000 | 24 G 1 | 4,5 x 70,4 | 230,4 | 590,0 | 17 | |
| 27001 | 4 G 1,5 | 4,5 x 13,7 | 58,0 | 133,0 | 16 | |
| 27002 | 5 G 1,5 | 4,5 x 17,9 | 72,0 | 169,0 | 16 | |
| 27003 | 7 G 1,5 | 4,5 x 23,5 | 101,0 | 235,0 | 16 | |
| 27004 | 8 G 1,5 | 4,5 x 26,8 | 115,0 | 265,0 | 16 | |
| 27005 | 10 G 1,5 | 4,5 x 33,5 | 144,0 | 332,0 | 16 | |
| 27006 | 12 G 1,5 | 4,5 x 38,9 | 173,0 | 421,0 | 16 | |
| 27028 | 16 G 1,5 | 4,5 x 51,5 | 230,4 | 555,0 | 16 | |
| 27030 | 24 G 1,5 | 4,5 x 83,0 | 346,0 | 820,0 | 16 | |
| 27007 | 4 G 2,5 | 5,5 x 17,0 | 96,0 | 205,0 | 14 | |
| 27008 | 5 G 2,5 | 5,5 x 21,5 | 120,0 | 256,0 | 14 | |
| 27009 | 7 G 2,5 | 5,5 x 30,3 | 168,0 | 344,0 | 14 | |
| 27010 | 8 G 2,5 | 5,5 x 31,9 | 192,0 | 389,0 | 14 | |
| 27011 | 12 G 2,5 | 5,8 x 47,1 | 288,0 | 580,0 | 14 | |
| 27029 | 16 G 2,5 | 5,8 x 55,1 | 384,0 | 674,0 | 14 | |
| 27012 | 24 G 2,5 | 15,0 x 63,0 | 604,0 | 950,0 | 14 | |
| 27027 | 24 G 2,5 | 5,8 x 120,0 | 604,0 | 950,0 | 14 | |
| 27013 | 4 G 4 | 7,0 x 21,8 | 154,0 | 344,0 | 12 | |
| 27014 | 5 G 4 | 7,0 x 27,4 | 192,0 | 428,0 | 12 | |
| 27015 | 7 G 4 | 7,9 x 36,6 | 269,0 | 590,0 | 12 | |
| 27016 | 4 G 6 | 8,2 x 24,8 | 230,0 | 424,0 | 10 | |
| 27017 | 5 G 6 | 8,2 x 31,8 | 288,0 | 530,0 | 10 | |
| 27018 | 7 G 6 | 8,2 x 42,6 | 403,0 | 760,0 | 10 | |
| 27019 | 4 G 10 | 10,0 x 29,6 | 384,0 | 710,0 | 8 | |
| 27020 | 4 G 16 | 11,2 x 34,4 | 614,0 | 1014,0 | 6 | |
| 27025 | 5 G 16 | 13,0 x 46,6 | 768,0 | 1370,0 | 6 | |
| 27021 | 4 G 25 | 13,7 x 42,6 | 960,0 | 1365,0 | 4 | |
| 27026 | 5 G 25 | 15,5 x 55,5 | 1200,0 | 2000,0 | 4 | |
| 27022 | 4 G 35 | 15,4 x 47,6 | 1344,0 | 2100,0 | 2 | |
| 27023 | 4 G 50 | 18,2 x 57,0 | 1920,0 | 2940,0 | 1 | |
| 27024 | 4 G 70 | 20,0 x 64,2 | 2688,0 | 4090,0 | 2/0 | |
