ПВКВ
Производитель —
Оценка (средняя 5)
Провода предназначены для выводных концов обмоток температурного класса «Н » ( +180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПВКВ
Провода предназначены для выводных концов обмоток температурного класса «Н» (+180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

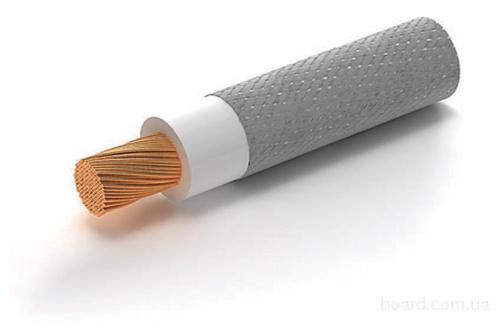

Элементы конструкции:
Токопроводящая жила — медная повышенной гибкости не ниже 4 класса;
Изоляция — двухслойная из кремнийорганической резины
Область применения:
Провода ПВКВ предназначены для эксплуатации во всех макроклиматических районах на суше, кроме района с очень холодным климатом. Провода выдерживают не менее 20 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. провода устойчивы к воздействию пониженного атмосферного давления до 1,3х102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4х104 Па (3 кгс/кв.см). Провода стойки к воздействию вибрации и механических ударов. Провода стойки к воздействию плесневых грибов. Провода стойки к воздействию лаков и пропиточных составов.
ПВКВ — провод силовой гибкий для выводных концов электрических машин и аппаратов на номинальное напряжение 380В, 660В и частотой соответственно до 400 и 60 Гц с одно-двухслойной изоляцией из кремнийорганической резины.
Исполняется так же с желто-зеленой и другой отличительной расцветкой.
Работает без воздействия агрессивных сред и масел.
Рабочая температура от -60 до +180 С.
Сечение токопроводящей жилы от 0,5 до 185 кв. мм
Провод ПВКВ устойчив к воздействию синусоидальной вибрации с диапазоном частот от 1 до 5000 Гц с амплитудой ускорения до 400 м.с -2, степень жёсткости XIY.
Провод ПВКВ устойчив к воздействию акустических шумов с диапазоном частот от 50 до 10000 Гц при уровне звукового давления 160 дБ, степень жёсткости IY
Провод ПВКВ устойчив к воздействию механических ударов многократного действия с пиковым ударным ускорением 15000 м.с -2 (150g) при длительностидействия ударного ускорения 1-5 мс, степень жёсткости IY
Провод ПВКВ усточив к воздействию пониженного и повышенного атмосферного давления
Провод ПВКВ устойчив к воздействию относительной влажности воздуха 100% при температуре 35 оС
Провод ПВКВ устойчив к воздействию лаков и пропиточных составов.
Срок службы провода ПВКВ не менее 8 лет с момента изготовления (при соблюдении потребителем правил транпортирования, хранения, монтажа, и эксплуатации)
|
Сечение Жилы, мм² |
Номинальная толщина изоляции, мм, проводов марок |
||||||
|
ПВКВ, ПВКФ |
РКГМ, РКГМПТ |
ПВФС |
|||||
|
На номинальные напряжения, кВ |
|||||||
|
380 |
660 |
660 |
660 |
1140 |
|||
|
1 слой |
2 слой |
1 слой |
2 слой |
|
|
||
|
0,75 |
0,6 |
0,2 |
1,0 |
0,2 |
0,8 |
1,2 |
1,4 |
|
1,00 |
0,6 |
0,2 |
1,0 |
0,2 |
0,8 |
1,2 |
1,4 |
|
1,50 |
0,6 |
0,2 |
1,0 |
0,2 |
0,8 |
1,2 |
1,4 |
|
2,50 |
0,8 |
0,2 |
1,0 |
0,2 |
0,9 |
1,2 |
1,4 |
|
4,00 |
0,8 |
0,2 |
1,0 |
0,2 |
1,0 |
1,2 |
1,4 |
|
6,00 |
0,8 |
0,2 |
1,0 |
0,2 |
1,0 |
1,2 |
1,4 |
|
10,0 |
1,0 |
0,3 |
1,2 |
0,3 |
1,2 |
1,4 |
1,6 |
|
16,0 |
1,0 |
0,3 |
1,2 |
0,3 |
1,2 |
1,4 |
1,6 |
|
25,0 |
1,2 |
0,3 |
1,4 |
0,3 |
1,4 |
1,6 |
1,8 |
|
35,0 |
1,2 |
0,3 |
1,4 |
0,3 |
1,4 |
1,6 |
1,8 |
|
50,0 |
1,4 |
0,3 |
1,6 |
0,3 |
1,6 |
1,8 |
2,0 |
|
70,0 |
1,4 |
0,3 |
1,6 |
0,3 |
1,6 |
1,8 |
2,0 |
|
95,0 |
1,6 |
0,3 |
1,8 |
0,3 |
1,8 |
2,0 |
2,2 |
|
120,0 |
- |
- |
1,8 |
0,4 |
1,8 |
2,0 |
2,4 |
|
Сечение Жилы, мм² |
Номинальный наружный диаметр, мм, проводов марок |
||||
|
ПВКВ, ПВКФ |
РКГМ, РКГМПТ |
ПВФС |
|||
|
На номинальные напряжения, В |
|||||
|
380 |
660 |
660 |
660 |
1140 |
|
|
0,75 |
2,8 |
3,6 |
3,5 |
3,6 |
4,0 |
|
1,00 |
2,9 |
3,7 |
3,6 |
3,7 |
4,1 |
|
1,50 |
3,3 |
4,1 |
3,9 |
4,1 |
4,5 |
|
2,50 |
4,1 |
4,5 |
4,6 |
4,5 |
4,9 |
|
4,00 |
4,7 |
5,1 |
5,4 |
5,1 |
5,5 |
|
6,00 |
5,6 |
6,0 |
6,3 |
6,0 |
6,4 |
|
10,0 |
7,1 |
7,5 |
7,6 |
7,3 |
7,7 |
|
16,0 |
8,8 |
9,2 |
9,2 |
9,0 |
9,4 |
|
25,0 |
10,5 |
10,9 |
10,9 |
10,7 |
11,1 |
|
35,0 |
11,9 |
12,3 |
12,2 |
12,1 |
12,5 |
|
50,0 |
14,1 |
14,5 |
14,1 |
14,3 |
14,7 |
|
70,0 |
16,5 |
16,9 |
16,5 |
16,7 |
17,1 |
|
95,0 |
18,6 |
19,0 |
18,6 |
18,8 |
19,2 |
|
120,0 |
- |
21,5 |
21,3 |
21,1 |
21,9 |
Верхнее предельное отклонение от номинального наружного диаметра – 10%. Нижнее предельное отклонение не нормируется.
