С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПвПГнг(А)-FRHF, ПвПГЭнг(А)-FRHF
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при поставке на внутренний рынок и на экспорт.
Кабели предназначены для применения в электрических цепях, сохраняющих работоспособность при пожаре. Огнестойкость кабеля – 180 минут

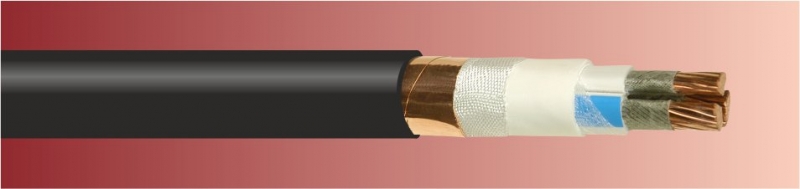

Конструкция
- Токопроводящая жила — медная однопроволочная круглая (ок), однопроволочная секторная (ос), многопроволочная круглая (мк), многопроволочная секторная (мс)
- Термический барьер — две слюдосодержащие ленты
- Изоляция жил — сшитый полиэтилен
- Внутренняя оболочка — полимерная композиция не содержащая галогенов
- Термический барьер — стеклолента
- Экран — медная фольга или медная лента (для кабелей марки ПвПГЭнг (А)-FRHF)
- Наружная оболочка — полимерная композиция, не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 1 кВ |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | -15 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 7,5 — для многожильных, 10 — для одножильных |
| Срок службы кабеля, лет | 40 |
| Климатическое исполнение | В, категория размещения 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 5 |
| Кабели соответствуют требованиям | ТУ 16.K71-339-2004 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||
|---|---|---|---|---|
| ПвПГнг (А)-FRHF | ПвПГЭнг (А)-FRHF | ПвПГнг (А)-FRHF | ПвПГЭнг (А)-FRHF | |
| 1x1,5 | 10,7 | 10,8 | 163 | 165 |
| 1x2,5 | 11,1 | 11,2 | 182 | 184 |
| 1x4 | 11,6 | 11,7 | 207 | 209 |
| 1x6 | 12,1 | 12,2 | 237 | 239 |
| 1x10 | 12,9 | 13,0 | 293 | 295 |
| 1x16 | 13,8 | 14,0 | 369 | 371 |
| 1x25 | 16,1 | 16,2 | 517 | 518 |
| 1x35 | 17,2 | 13,7 | 636 | 638 |
| 1x50 | 18,8 | 18,9 | 818 | 820 |
| 1x70 | 19,6 | 19,7 | 1019 | 1020 |
| 1x95 | 21,4 | 21,5 | 1299 | 1300 |
| 1x120 | 23,1 | 23,2 | 1578 | 1579 |
| 1x150 | 25,5 | 25,7 | 1947 | 1948 |
| 1x185 | 27,5 | 27,7 | 2340 | 2341 |
| 1x240 | 30,0 | 30,1 | 2922 | 2922 |
| 2x1,5 | 14,6 | 14,7 | 314 | 316 |
| 2x2,5 | 15,4 | 15,5 | 363 | 364 |
| 2x4 | 16,4 | 16,5 | 426 | 428 |
| 2x6 | 17,4 | 17,5 | 504 | 505 |
| 2x10 | 19,0 | 19,1 | 644 | 646 |
| 2x16 | 20,9 | 21,0 | 838 | 839 |
| 2x25 | 25,8 | 25,9 | 1277 | 1277 |
| 2х35 | 28,0 | 28,2 | 1591 | 1592 |
| 2х50 | 31,2 | 31,4 | 2074 | 2075 |
| 2x70 | 32,7 | 32,8 | 2537 | 2537 |
| 2x95 | 36,7 | 36,8 | 3294 | 3294 |
| 2x120 | 40,2 | 40,3 | 4033 | 4032 |
| 2x150 | 44,3 | 44,8 | 4959 | 5003 |
| 2x185 | 48,7 | 48,8 | 6047 | 6046 |
| 2х240 | 53,5 | 53,7 | 7558 | 7556 |
| 3x1,5 | 15,2 | 15,3 | 344 | 346 |
| 3x2,5 | 16,1 | 16,2 | 403 | 404 |
| 3x4 | 17,1 | 17,2 | 481 | 483 |
| 3x6 | 18,2 | 18,3 | 578 | 579 |
| 3x10 | 19,9 | 20,0 | 755 | 757 |
| 3x16 | 21,9 | 22,0 | 1003 | 1004 |
| 3x25 | 27,2 | 27,3 | 1532 | 1532 |
| 3x35 | 29,6 | 29,7 | 1935 | 1935 |
| 3x50 | 28,1 | 28,2 | 2067 | 2067 |
| 3x70 | 30,6 | 30,7 | 2696 | 2694 |
| 3x95 | 33,6 | 33,7 | 3494 | 3492 |
| 3x120 | 36,6 | 36,8 | 4323 | 4321 |
| 3x150 | 40,0 | 40,1 | 5308 | 5305 |
| 3x185 | 43,4 | 43,5 | 6437 | 6434 |
| 3x240 | 47,9 | 48,0 | 8177 | 8173 |
| 4x1,5 | 16,2 | 16,3 | 396 | 398 |
| 4x2,5 | 17,2 | 17,3 | 469 | 470 |
| 4x4 | 18,3 | 18,4 | 567 | 568 |
| 4x6 | 19,5 | 19,7 | 688 | 689 |
| 4x10 | 21,5 | 21,6 | 913 | 914 |
| 4x16 | 24,2 | 24,3 | 1252 | 1253 |
| 4x25 | 29,6 | 29,7 | 1886 | 1886 |
| 4х35 | 32,3 | 32,4 | 2399 | 2399 |
| 4х50 | 31,1 | 31,3 | 2644 | 2643 |
| 4х70 | 34,6 | 34,7 | 3515 | 3513 |
| 4х95 | 38,3 | 38,4 | 4581 | 4579 |
| 4х120 | 41,6 | 41,7 | 5639 | 5636 |
| 4х150 | 45,8 | 46,0 | 6983 | 6980 |
| 4х185 | 49,9 | 50,1 | 8491 | 8487 |
| 4х240 | 55,0 | 55,2 | 10770 | 10765 |
| 5х1,5 | 17,3 | 17,5 | 457 | 459 |
| 5х2,5 | 18,4 | 18,5 | 546 | 547 |
| 5х4 | 19,7 | 19,8 | 667 | 668 |
| 5х6 | 21,1 | 21,2 | 815 | 816 |
| 5х10 | 23,2 | 23,4 | 1091 | 1092 |
| 5х16 | 26,2 | 26,3 | 1507 | 1507 |
| 5х25 | 32,3 | 32,4 | 2286 | 2286 |
| 5х35 | 35,7 | 35,9 | 2958 | 2958 |
| 5х50 | 34,8 | 34,9 | 3256 | 3254 |
| 5х70 | 38,2 | 38,2 | 4296 | 4294 |
| 5х95 | 42,4 | 42,5 | 5620 | 5616 |
| 5х120 | 46,5 | 46,6 | 6980 | 6977 |
| 5х150 | 50,9 | 51,0 | 8602 | 8597 |
| 5х185 | 55,7 | 55,8 | 10504 | 10498 |
| 5х240 | 61,2 | 61,3 | 13308 | 13302 |
