С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
ПвПГнг(А)-HF
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации на атомных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ПвПГнг(А)-HF
Область применения
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации на атомных станциях вне гермозоны.
Предназначены для кабельных линий цепей питания и контроля электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений.

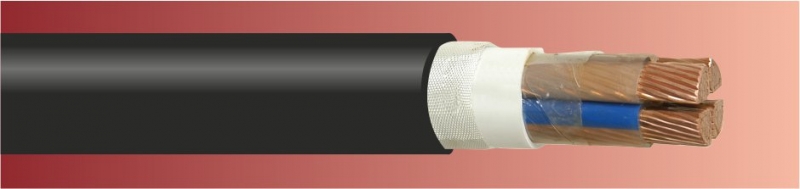

Конструкция
- Токопроводящая жила — медная однопроволочная или многопроволочная, секторной или круглой формы
- Изоляция жил — сшитый полиэтилен
- Внутренняя оболочка — полимерная композиция, не содержащая галогенов
- Термический барьер — стеклолента
- Оболочка — полимерная композиция, не содержащая галогенов
Технические данные
| Номинальное напряжение, кВ | 1 кВ |
| Диапазон температур эксплуатации, °С | -30 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | -15 |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 7,5 — для многожильных, 10 -для одножильных |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 5 |
| Кабели соответствуют требованиям | ТУ 16.К71-304-2001 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
|---|---|---|
| 1 кВ | 1 кВ | |
| 1х1,5 | 9,2 | 114,8 |
| 1х2,5 | 9,5 | 130,0 |
| 1х4 | 10,0 | 151,6 |
| 1х6 | 10,5 | 177,9 |
| 1х10 | 11,3 | 224,7 |
| 1х16 | 12,2 | 293,6 |
| 1х25 | 13,7 | 400,9 |
| 1х35 | 14,7 | 498,3 |
| 1х50 | 16,7 | 670,0 |
| 1х70 | 18,3 | 868,7 |
| 1х95 | 20,1 | 1116,6 |
| 1х120 | 21,6 | 1355,5 |
| 1х150 | 24,0 | 1679,8 |
| 1х185 | 26,2 | 2029,9 |
| 1х240 | 28,5 | 2546,4 |
| 2х1,5 | 12,7 | 196,1 |
| 2х2,5 | 13,6 | 232,1 |
| 2х4 | 14,6 | 283,3 |
| 2х6 | 16,1 | 345,8 |
| 2х10 | 18,0 | 456,5 |
| 2х16 | 21,0 | 619,7 |
| 2х25 | 22,9 | 883,9 |
| 2х35 | 23,5 | 1116,1 |
| 3х1,5 | 12,3 | 216,3 |
| 3х2,5 | 13,1 | 261,2 |
| 3х4 | 14,1 | 325,9 |
| 3х6 | 15,2 | 405,9 |
| 3х10 | 16,8 | 549,5 |
| 3х16 | 18,9 | 763,9 |
| 3х25 | 22,1 | 1105,0 |
| 3х35 | 24,5 | 1439,0 |
| 3х50 | 25,6 | 1778 |
| 3х70 | 29,5 | 2370 |
| 3х95 | 33,2 | 3109 |
| 3х120 | 36,1 | 3842 |
| 3х150 | 40,5 | 4747 |
| 3х185 | 44,1 | 5771 |
| 3х240 | 49,5 | 7374 |
| 4х1,5 | 13,0 | 246,9 |
| 4х2,5 | 13,9 | 302,9 |
| 4х4 | 15,1 | 384,2 |
| 4х6 | 16,3 | 485,4 |
| 4х10 | 18,1 | 668,2 |
| 4х16 | 20,4 | 942,5 |
| 4х25 | 24,4 | 1402,3 |
| 4х35 | 26,7 | 1803,2 |
| 4х50 | 28,9 | 2310 |
| 4х70 | 32,5 | 3071 |
| 4х95 | 37,4 | 4080 |
| 4х120 | 40,3 | 5003 |
| 4х150 | 44,3 | 6167 |
| 4х185 | 48,5 | 7561 |
| 4х240 | 54,4 | 9620 |
| 5х1,5 | 13,8 | 285 |
| 5х2,5 | 14,9 | 354 |
| 5х4 | 16,1 | 456 |
| 5х6 | 17,5 | 582 |
| 5х10 | 19,5 | 811 |
| 5х16 | 22,1 | 1155 |
| 5х25 | 26,5 | 1713 |
| 5х35 | 30,3 | 2286 |
| 5х50 | 35,0 | 3176 |
| 5х70 | 39,3 | 4236 |
| 5х95 | 44,2 | 5570 |
| 5х120 | 48,6 | 6923 |
| 5х150 | 54,0 | 8562 |
| 5х185 | 60,2 | 10539 |
| 5х240 | 68,3 | 13508 |
