ПвПГнг-FRHF-1 | с изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением

ПвПГнг-FRHF-1

Производитель — Российский производитель

Оценка (средняя 4)

Элементы конструкции: 1. Токопроводящая жила, скрученная из медных проволок (класс 1, 2); 2. Термический барьер поверх медной жилы из слюдосодержащей ленты; 3. Изоляция из сшитого полиэтилена; 4. Скрепляющая лента; 5. Внутренняя...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ПвПГнг-FRHF-1

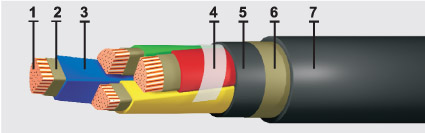

Элементы конструкции:

1. Токопроводящая жила, скрученная из медных проволок (класс 1, 2);
2. Термический барьер поверх медной жилы из слюдосодержащей ленты;
3. Изоляция из сшитого полиэтилена;
4. Скрепляющая лента;
5. Внутренняя оболочка;
6. Обмотка лентой из негорючего материала;
7. Оболочка из полимерных композиций, не содержащих галогенов.

Область применения:

Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.

Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).

Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.

Преимущественно применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.

Характеристики

Влажность воздуха при 35° C [%]	98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]	3,5
Максимальная рабочая температура жилы [°С]	130
Максимальное переменное напряжение частоты 50 Гц [кВ]	1,2
Монтаж при температуре, не ниже [°C]	-15
Номинальное переменное напряжение частотой 50 Гц [кВ]	1
Радиус изгиба кабелей [наружных диаметров]	10
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]	7,5
Сопротивление изоляции при температуре +90° С, не менее [МОм х км]	0,005
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50
Температура токопроводящих жил при коротком замыкании [°С]	250

Количество и сечение жил, шт. х кв. мм	Масса кабеля кг/км	Наружный диаметр мм
1х1,5	118	9,8
1х2,5	137	10,2
1х4,0	167	10,6
1х6,0	198	11,2
1х10	253	12,0
1х16	329	13,7
1х25	439	15,4
1х35	541	16,7
1х50	699	18,1
1х70	909	20,2
1х95	1171	22,1
1х120	1421	24,3
1х150	1775	26,4
1х185	2159	28,6
1х240	2759	31,8
2х1,5	210	13,1
2х2,5	254	13,8
2х4,0	339	14,9
2х6,0	408	15,9
2х10	538	17,3
2х16	719	21,0
2х25	990	24,8
2х35	1254	29,4
2х50	1271	30,2
2х70	1721	28,0
2х95	2254	30,2
2х120	2760	33,2
2х150	3387	36,8
2х185	4176	40,2
2х240	5399	45,0
3х1,5	209	13,6
3х2,5	256	14,5
3х4,0	339	15,5
3х6,0	419	16,6
3х10	609	18,3
3х16	839	22,1
3х25	1219	26,1
3х35	1575	28,9
3х50	1902	31,9
3х70	2508	32,7
3х95	3281	36,4
3х120	4098	39,7
3х150	4976	41,7
3х185	6091	48,2
3х240	7871	53,2
4х1,5	271	14,5
4х2,5	334	15,5
4х4,0	451	16,6
4х6,0	571	17,8
4х10	801	19,8
4х16	1082	24,3
4х25	1568	28,4
4х35	1998	31,6
4х50	2456	35,3
4х70	3268	35,0
4х95	4301	38,7
4х120	5368	42,3
4х150	6594	47,9
4х185	8020	50,9
4х240	10274	56,9
5х1,5	268	15,5
5х2,5	341	16,5
5х4,0	465	17,8
5х6,0	587	18,2
5х10	890	21,4
5х16	1205	26,4
5х25	1851	31,0
5х35	2451	34,9
5х50	3161	34,8
5х70	4198	38,1
5х95	5502	42,3
5х120	6831	47,1
5х150	8517	51,7
5х185	10250	56,2
5х240	13259	63,6
