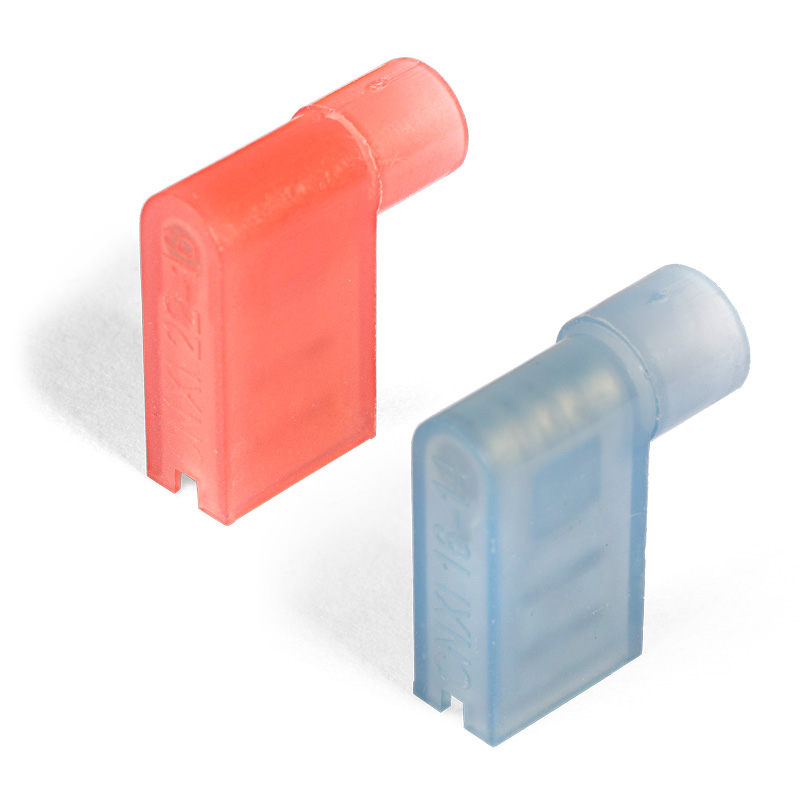

Разъемы флажковые изолированные «мама» в нейлоновом корпусе: РФИ-М(н)
Производитель —
Оценка (средняя 4)
Разъемы флажковые изолированные «мама» в нейлоновом корпусе Тип : РФИ-М(н) по ТУ 3424-001-59861269-2004
Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Разъемы флажковые изолированные «мама» в нейлоновом корпусе: РФИ-М(н)
Разъемы флажковые изолированные «мама» в нейлоновом корпусе
Тип : РФИ-М(н)
по ТУ 3424-001-59861269-2004
- Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа»
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- полностью изолированный корпус
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Нейлоновый корпус обеспечивает полную изоляцию и механическую защиту разъемного соединения
- Разъемы выполнены с поворотом 90° относительно линии прокладки проводов и могут быть использованы для монтажа в ограниченном пространстве
- Комплиментарны выходам типа «папа» на клеммах электрических устройств
- Опрессовка проводника поверх изолирующего корпуса
| Наименование | Сечение (мм²) | Ток, А | Размеры контакта | B(мм) | L(мм) | d₁(мм) | W(мм) |
|---|---|---|---|---|---|---|---|
| РФИ-М(н) 1.5-(6.3) | 0.5–1.5 | 10 | 6.3х0.8 мм | 6.6 | 16.5 | 1.5 | 15.0 |
| РФИ-М(н) 2.5-(6.3) | 1.5–2.5 | 15 | 6.3х0.8 мм | 6.6 | 17.3 | 2.3 | 15.0 |
Документация — Разъемы флажковые изолированные «мама» в нейлоновом корпусе: РФИ-М(н)
Формат файла PDFРазмер файла 233.89 Кб.
