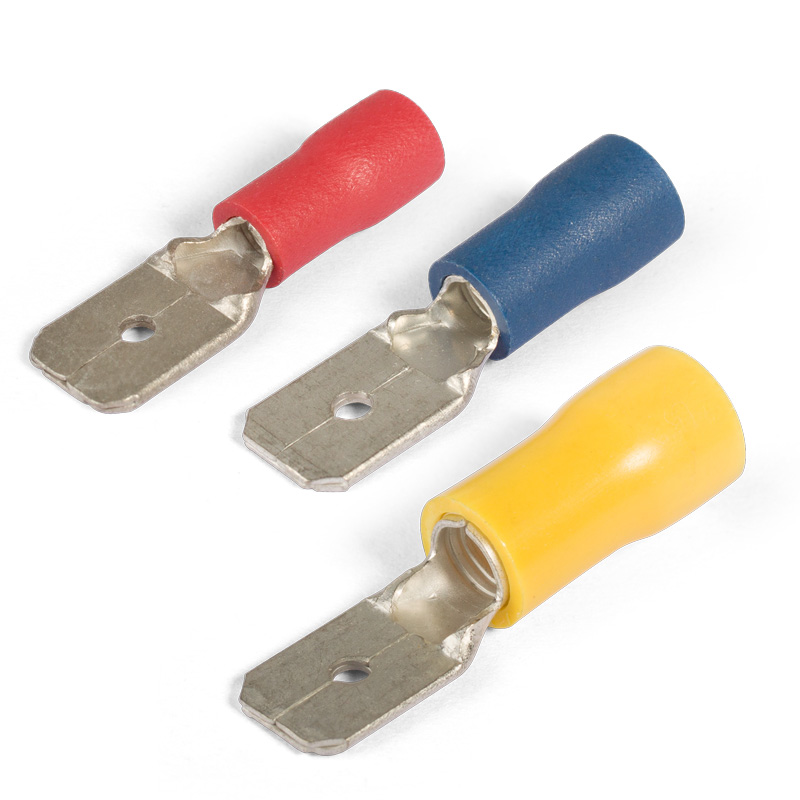

Разъемы плоские изолированные «папа» с ПВХ манжетой: РПИ-П
Производитель —
Оценка (средняя 4)
Разъемы плоские изолированные «папа» с ПВХ манжетой Тип : РПИ-П по ТУ 3424-001-59861269-2004
Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки
Материал изоляции: самозатухающий ПВХ. Класс...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Разъемы плоские изолированные «папа» с ПВХ манжетой: РПИ-П
Разъемы плоские изолированные «папа» с ПВХ манжетой
Тип : РПИ-П
по ТУ 3424-001-59861269-2004
- Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет отверстие для фиксатора замкового типа для прочного механического соединения с разъемом «мама»
- Размер контакта определяется шириной «В» клеммы РПИ-П
- Комплиментарны разъемам РПИ-М
- Опрессовка проводника поверх изолирующей манжеты
| Наименование | Сечение (мм²) | Ток, А | Размер контакта | B(мм) | L(мм) | P(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|---|---|
| РПИ-П 1.5-(6.3) | 0.5–1.5 | 10 | 6.3х0.8 мм | 6.3 | 20.2 | 10.0 | 1.7 | 0.8 |
| РПИ-П 2.5-(6.3) | 1.5-2.5 | 15 | 6.3х0.8 мм | 6.3 | 20.4 | 10.0 | 2.3 | 0.8 |
| РПИ-П 6.0-(6.3) | 4.0-6.0 | 24 | 6.3х0.8 мм | 6.3 | 24.4 | 13.0 | 3.4 | 0.8 |
Документация — Разъемы плоские изолированные «папа» с ПВХ манжетой: РПИ-П
Формат файла PDFРазмер файла 233.89 Кб.
