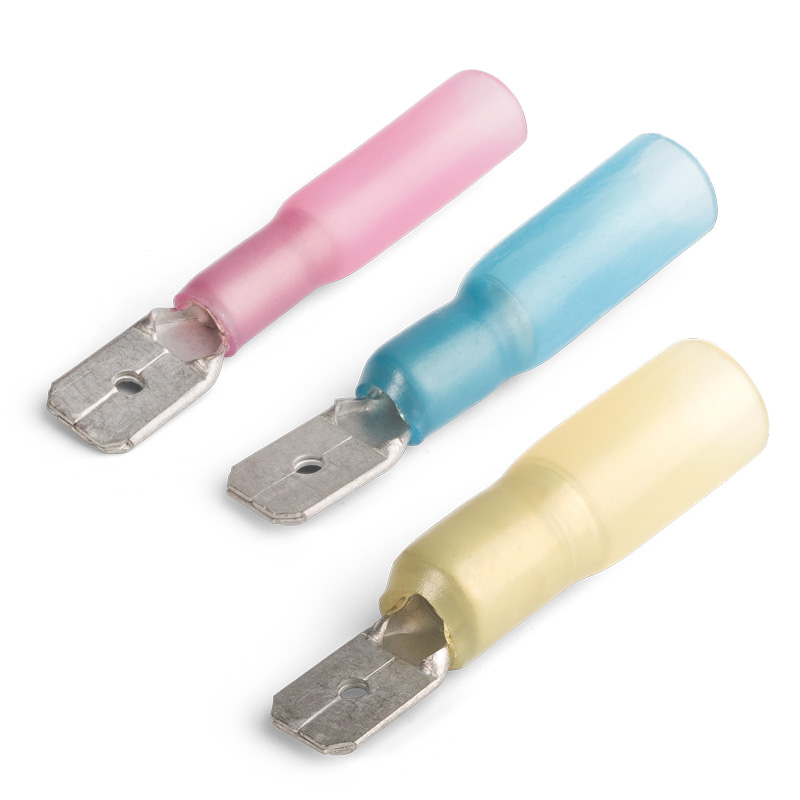

Разъемы плоские «папа» с термоусаживаемой манжетой: РПИ-П-Т
Производитель —
Оценка (средняя 4)
Разъемы плоские «папа» с термоусаживаемой манжетой Тип : РПИ-П-Т ТУ 3424-001-59861269-2004
Предназначены для формирования быстроразъемных соединений многопроволочных медных проводов
Материал изоляции: сшитый полиэтилен. Не содержит галогенов
Термостойкость...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Разъемы плоские «папа» с термоусаживаемой манжетой: РПИ-П-Т
Разъемы плоские «папа» с термоусаживаемой манжетой
Тип : РПИ-П-Т
ТУ 3424-001-59861269-2004
- Предназначены для формирования быстроразъемных соединений многопроволочных медных проводов
- Материал изоляции: сшитый полиэтилен. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»
- термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки
- Размер контакта определяется шириной «В» клеммы РПИ-П-Т
- Опрессовка проводников поверх изолирующей манжеты
| Наименование | Сечение (мм²) | Ток, А | Размер контакта | B(мм) | L(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|---|
| РПИ-П-Т 1.5-(6.3) | 0.5–1.5 | 10 | 6.3х0.8 мм | 6.3 | 35 | 1.7 | 0.8 |
| РПИ-П-Т 2.5-(6.3) | 1.5-2.5 | 15 | 6.3х0.8 мм | 6.3 | 35 | 2.3 | 0.8 |
| РПИ-П-Т 6.0-(6.3) | 4.0-6.0 | 24 | 6.3х0.8 мм | 6.3 | 35 | 3.4 | 0.8 |
Документация — Разъемы плоские «папа» с термоусаживаемой манжетой: РПИ-П-Т
Формат файла PDFРазмер файла 233.89 Кб.
