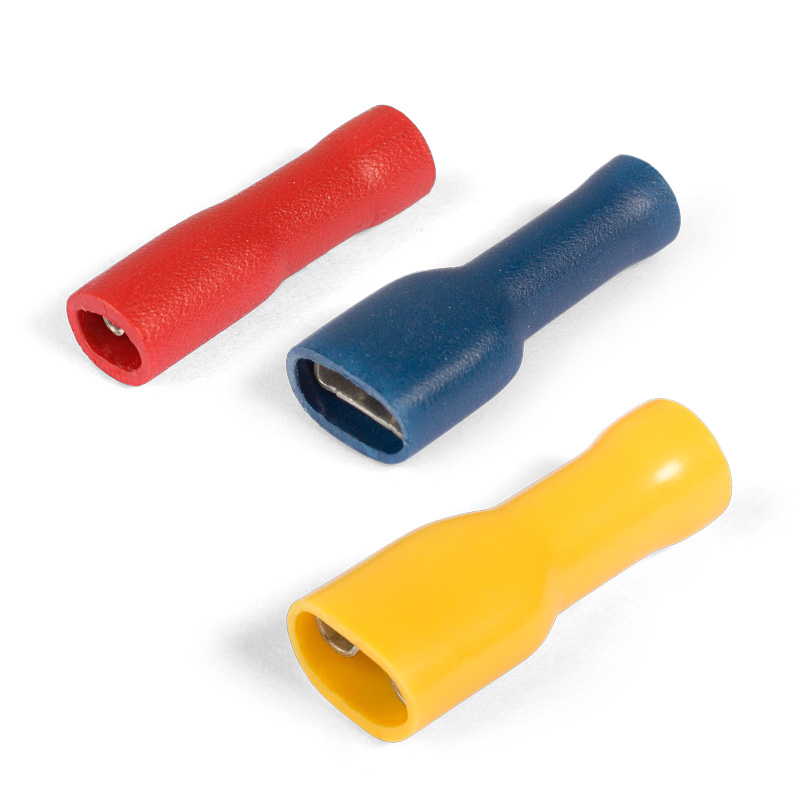

Разъемы плоские полностью изолированные «мама» в ПВХ корпусе: РППИ-М
Производитель —
Оценка (средняя 4)
Разъемы плоские полностью изолированные «мама» в ПВХ корпусе Тип : РППИ-М по ТУ 3424-001-59861269-2004
Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Разъемы плоские полностью изолированные «мама» в ПВХ корпусе: РППИ-М
Разъемы плоские полностью изолированные «мама» в ПВХ корпусе
Тип : РППИ-М
по ТУ 3424-001-59861269-2004
- Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа» или наконечниками типа «папа»
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- разъемы интегрированы в полностью изолированный корпус, обеспечивающий механическую защиту и изоляцию разъемного соединения
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
- Опрессовка проводника поверх изолирующей манжеты
| Наименование | Сечение (мм²) | Ток(А) | Размер контакта | B(мм) | L(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|---|
| РППИ-М 1.5-(2.8) | 0.5–1.5 | 10 | 2.8х0.8 мм | 3.1 | 19.0 | 1.7 | 0.4 |
| РППИ-М 1.5-(4.8) | 0.5–1.5 | 10 | 4.8х0.8 мм | 5.1 | 20.5 | 1.7 | 0.4 |
| РППИ-М 1.5-(6.3) | 0.5–1.5 | 10 | 6.3х0.8 мм | 6.6 | 21.8 | 1.7 | 0.4 |
| РППИ-М 2.5-(4.8) | 1.5-2.5 | 15 | 4.8х0.8 мм | 5.1 | 20.2 | 2.3 | 0.4 |
| РППИ-М 2.5-(6.3) | 1.5-2.5 | 15 | 6.3х0.8 мм | 6.6 | 22.2 | 2.3 | 0.4 |
| РППИ-М 6.0-(6.3) | 4.0-6.0 | 24 | 6.3х0.8 мм | 6.6 | 24.2 | 3.4 | 0.4 |
Документация — Разъемы плоские полностью изолированные «мама» в ПВХ корпусе: РППИ-М
Формат файла PDFРазмер файла 233.89 Кб.
