Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе: РПИ-П(н)
Производитель —
Оценка (средняя 5)
Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе Тип : РПИ-П(н) по ТУ 3424-001-59861269-2004
Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
При парном соединении...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе: РПИ-П(н)

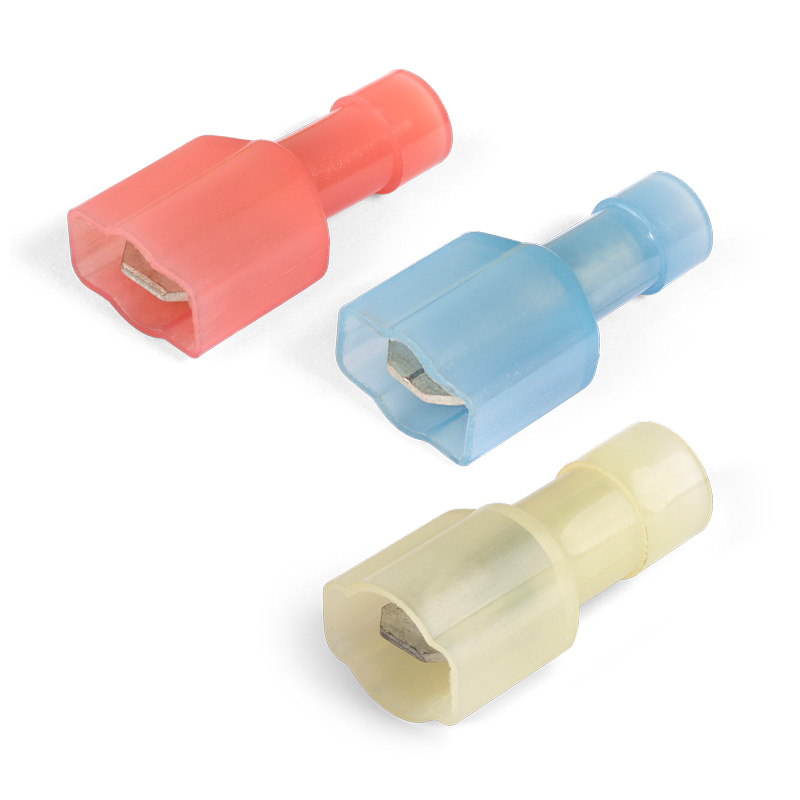

Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе
Тип : РПИ-П(н)
по ТУ 3424-001-59861269-2004
- Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
- При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- полностью изолированная конструкция
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет отверстие для фиксатора замкового типа для прочного механического соединения с разъемом «мама»
- Клеммы РПИ-П(н) могут быть использованы для выполнения ответвления при помощи ответвителя ОВТ
- Опрессовка проводника поверх изолирующего корпуса
| Наименование | Сечение (мм²) | Ток, А | Размер контакта | B(мм) | L(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|---|
| РПИ-П(н) 1.5-(6.3) | 0.5–1.5 | 10 | 6.3х0.8 мм | 6.3 | 23.2 | 1.7 | 0.8 |
| РПИ-П(н) 2.5-(6.3) | 1.5–2.5 | 15 | 6.3х0.8 мм | 6.3 | 23.2 | 2.3 | 0.8 |
| РПИ-П(н) 6.0-(6.3) | 4.0–6.0 | 24 | 6.3х0.8 мм | 6.3 | 25.8 | 3.4 | 0.8 |
Документация — Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе: РПИ-П(н)
Формат файла PDFРазмер файла 233.89 Кб.
