Разъемы штекерные изолированные «мама» в ПВХ корпусе: РШИ-М
Производитель —
Оценка (средняя 5)
Разъемы штекерные изолированные «мама» в ПВХ корпусе Тип : РШИ-М по ТУ 3424-001-59861269-2004
Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
Материал изоляции: самозатухающий...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Разъемы штекерные изолированные «мама» в ПВХ корпусе: РШИ-М

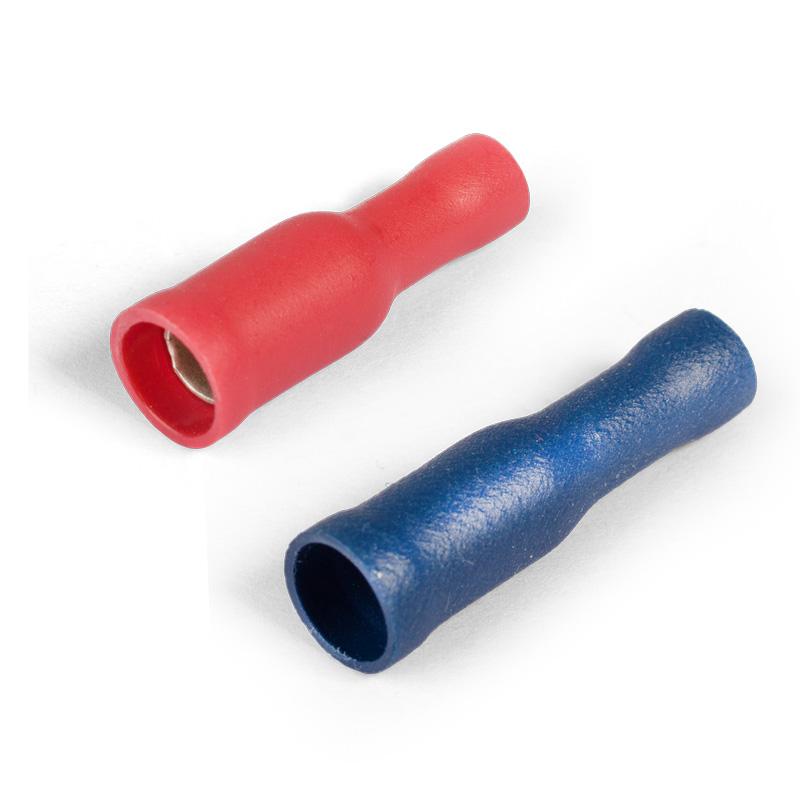

Разъемы штекерные изолированные «мама» в ПВХ корпусе
Тип : РШИ-М
по ТУ 3424-001-59861269-2004
- Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- соединение штекерных разъемов «мама-папа» образует полностью изолированный контур
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
- Комплиментарны ответным разъемам РШИ-П
- Опрессовка проводника поверх изолирующего корпуса
| Наименование | Сечение (мм²) | Ток, А | D(мм) | L(мм) | d₁(мм) |
|---|---|---|---|---|---|
| РШИ-М 1.5-4 | 0.5–1.5 | 10 | 3.9 | 24.6 | 1.7 |
| РШИ-М 2.5-4 | 1.5-2.5 | 15 | 3.9 | 24.7 | 2.3 |
Документация — Разъемы штекерные изолированные «мама» в ПВХ корпусе: РШИ-М
Формат файла PDFРазмер файла 233.89 Кб.
