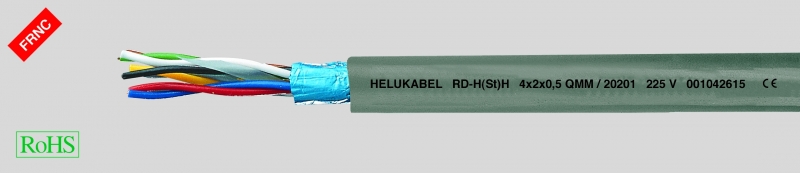

RD-H(ST)H, Bd инструментальный кабель, безгалогеновый
Производитель —
Оценка (средняя 3)
Технические характеристики
Безгалогеновый кабель для передачи данных в соответствии с DIN VDE 0815
Сопротивление шлейфа
макс. 73,6 Ом/км (0 ,5 мм²)
макс. 36,8 Ом/км (1 ,0 мм²)
Температурный диапазон
подвижно от -5°C до +50°C ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RD-H(ST)H, Bd инструментальный кабель, безгалогеновый
- Безгалогеновый кабель для передачи данных в соответствии с DIN VDE 0815
-
Сопротивление шлейфамакс. 73,6 Ом/км (0,5 мм²)макс. 36,8 Ом/км (1,0 мм²)
-
Температурный диапазонподвижно от -5°C до +50°Cстационарно от -30°C до +70 °C
-
Максимальное рабочее напряжение225 В не для использования в силовых цепях)Испытательное напряжениежила/жила 500 Вжила/экран 2000 В
-
Сопротивление изоляциимин. 100 МОм x км
-
Рабочая емкостьпри 800 Гц макс. 100 нФ/км (для кабелей, имеющих до 4 двойных жил, возможно 20-процентное ревышение значений)
-
Импеданспри 1 кГц (прибл. значения)450 Ом (0,5 мм²)320 Ом (1,0 мм²)
-
Емкостная асимметрияпри 800 Гц макс. 200 пФ/100 м(20% значений, т.е. минимумодно значение, могут составлять до 200 пФ)
-
Переходное затуханиепри мин. 10 кГц, 60 дБ/500 м
-
Линейное затуханиепри 1 кГц (прибл. значения)1,2 дБ/км (0,5 мм²)0,9 дБ/км (1,0 мм²)
-
Минимальный радиус изгиба7,5x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
-
Медные многопроволдочные проводникиСтроение жилы:0,5 мм² = 7x0,31,0 мм² = 7x0,43
- Изоляция из безгалогеновой полимерной смеси
-
Цветовая маркировка жилПара № 1: a-жила = синий; b-жила = красныйПара № 2: a-жила = серый; b-жила = желтыйПара № .3: a-жила = зеленый; b-жила = коричневыйПара № 4: a-жила = белый; b-жила = черный
- Жилы скручены попарно, с оптимальным шагом (прибл. 20 шагов/м ≙ 50 мм)
- Каждые 4 пары скручены в пучок (цифровая марикровка пучков пластиковыми спиралями)
- Повивная скрутка пучков
- Обмотка пленкой
- Электростатический экран из металлизированной пленки с многопроволочным дренажным проводом (0,5 мм²)
- Оболочка из безгалогеновой, не распространяющей горения полимерной смеси
- Цвет оболочки – серый (RAL 7032)
- Контуры передачи защищены статическим экраном от внешних электромагнитных помех
- Безгалогеновые кабели предотвращают распространение горения и, по сравнению с PVC-кабелями, при воздействии пламени характеризуются низким дымообразованием
- Кроме того, не возникают продукты распада, которые могли бы вызвать повреждения устройств, механизмов и зданий в случае коррозии
Испытания
- Огнестойкость в соответствии с DIN VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тип испытания C)
- Некоррозийный в соответствии с DIN VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
-
Плотность дыма в соответствии с DIN VDE 0482 ч. 1034-1+2,IEC 61034-1+2/ DIN EN 61034-1+2/ BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
-
AWG sizes are approximate equivalentvalues. The actual cross-section is in mm².
Безгалогеновые кабели служат для передачи данных в измерительных, управляющих и регулирующих устройствах, цифровых и аналоговых сигналов до 10 кГц.. Повышенное перекрестное затухание обеспечивается за счет парной скрутки с малой, варьируемой длиной шага внутри жгута (<50 мм при 0,5 мм²). Эти кабели применяются внутри зданий, в особых случаях на открытом воздухе, при этом требуется достаточная защита от воздействия солнечных лучей.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 20200 | 2 x 2 x 0,5 | 7,0 | 26,0 | 70,0 | 20 |
| 20201 | 4 x 2 x 0,5 | 9,0 | 46,0 | 110,0 | 20 |
| 20202 | 8 x 2 x 0,5 | 11,6 | 86,0 | 190,0 | 20 |
| 20203 | 12 x 2 x 0,5 | 13,5 | 127,0 | 240,0 | 20 |
| 20204 | 16 x 2 x 0,5 | 14,0 | 167,0 | 300,0 | 20 |
| 20205 | 20 x 2 x 0,5 | 16,0 | 209,0 | 360,0 | 20 |
| 20206 | 24 x 2 x 0,5 | 17,5 | 250,0 | 420,0 | 20 |
| 20207 | 28 x 2 x 0,5 | 19,0 | 290,0 | 480,0 | 20 |
| 20208 | 32 x 2 x 0,5 | 21,0 | 331,0 | 570,0 | 20 |
| 20209 | 36 x 2 x 0,5 | 21,5 | 372,0 | 614,0 | 20 |
| 20210 | 40 x 2 x 0,5 | 22,5 | 412,0 | 680,0 | 20 |
| 20211 | 44 x 2 x 0,5 | 23,5 | 453,0 | 700,0 | 20 |
| 20212 | 48 x 2 x 0,5 | 24,0 | 494,0 | 790,0 | 20 |
| 20213 | 64 x 2 x 0,5 | 30,0 | 658,0 | 1040,0 | 20 |
| 20214 | 80 x 2 x 0,5 | 33,0 | 821,0 | 1300,0 | 20 |
| 20215 | 96 x 2 x 0,5 | 36,0 | 986,0 | 1510,0 | 20 |
| 20216 | 2 x 2 x 1 | 9,0 | 47,0 | 110,0 | 17 |
| 20217 | 4 x 2 x 1 | 12,0 | 89,0 | 190,0 | 17 |
| 20218 | 8 x 2 x 1 | 16,5 | 172,0 | 320,0 | 17 |
| 20219 | 12 x 2 x 1 | 17,5 | 255,0 | 435,0 | 17 |
| 20220 | 16 x 2 x 1 | 19,5 | 338,0 | 560,0 | 17 |
| 20221 | 20 x 2 x 1 | 21,0 | 423,0 | 680,0 | 17 |
| 20222 | 24 x 2 x 1 | 23,0 | 507,0 | 800,0 | 17 |
| 20223 | 28 x 2 x 1 | 27,0 | 590,0 | 905,0 | 17 |
| 20225 | 32 x 2 x 1 | 29,0 | 674,0 | 1080,0 | 17 |
| 20226 | 36 x 2 x 1 | 30,0 | 757,0 | 1260,0 | 17 |
| 20227 | 40 x 2 x 1 | 31,0 | 841,0 | 1330,0 | 17 |
| 20228 | 44 x 2 x 1 | 34,0 | 924,0 | 1410,0 | 17 |
| 20229 | 48 x 2 x 1 | 32,5 | 1008,0 | 1550,0 | 17 |
| 20230 | 64 x 2 x 1 | 39,0 | 1342,0 | 2000,0 | 17 |
| 20231 | 80 x 2 x 1 | 43,0 | 1676,0 | 2470,0 | 17 |
| 20232 | 96 x 2 x 1 | 47,0 | 2016,0 | 2970,0 | 17 |
