RD-Y(St)Y Bd, RD-Y(St)Yv Bd
Производитель —
Оценка (средняя 5)
Применение
Используется в качестве установочного, контрольного кабеля передачи данных для промышленной электроники, для установок связи и информации в обстановке с высоким уровнем помех, а также при повышенных требованиях...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RD-Y(St)Y Bd, RD-Y(St)Yv Bd
Применение
Используется в качестве установочного, контрольного кабеля передачи данных для промышленной электроники, для установок связи и информации в обстановке с высоким уровнем помех, а также при повышенных требованиях к передаче сигналов и измеряемых величин в контрольных и регулировочных устройствах. Применяется для прокладки в сухих, влажных помещениях, на и под штукатуркой, а также под открытым небом, но только не для прокладки в почве.
Особенности
- Экран из ламинированной алюминевой фольги.
- Пары скручены в пучки.
- Устойчив к воздействию кислот, щелочей и некоторым маслам
- Отсутствие кремнийорганической резины (при производстве).
- Возможна поставка кабеля: RD-Y (St)Y Bd EB с синей оболочкой для искробезопасных установок; RD-Y (St)Yv Bd с внешней оболочкой повышенной прочности.
- Подходит для безпаечной технологии конфекционирования Maxi-Termi-Point-электромонтажа, благодаря 7-ми проволочной структуре кабеля.
Примечание
- Соответствует директиве RoHS.
- Кабель соответствует директиве 2006/95/EG CE ( «Директива по низкому напряжению»).
- Этот кабель не допустим для прокладки в почве и для инсталляции силовой цепи.
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|

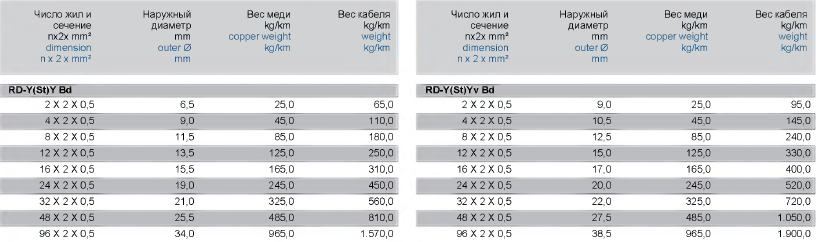

Конструкция и технические характеристики |
|
|
проводник |
медный многопроволочный |
|
структура |
7 -ми проволочный |
|
изоляция |
ПВХ. |
|
маркировка жил |
согл. VDE 0815 разные цвета |
|
способ скрутки |
пары скручены в пучки |
|
общий экран |
из ламинированной алюминевой фольги, |
|
|
диаметр вспомагательного провода 0,8 mm |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
серый, RAL7000 |
|
номинальное напряжение |
225 V |
|
испытательное напряжение |
жила/жила: 2 kV; жила/экран: 2 kV |
|
сопротивление провода |
шлейф: 0,5: макс. 78,4 Q / km; |
|
|
1,0: макс. 36,8 Q / km |
|
сопротивление изоляции |
мин. 100 MQ x km |
|
длительные допустимые |
согл. DIN VDE, см. табл. технических указаний |
|
токовые нагрузки |
|
|
емкость |
макс. 100 nF/km |
|
индуктивность |
ок. 0.65 nF/km |
|
наименьший радиус изгиба |
7,5 x диаметр кабеля |
|
неподвижно |
|
|
наименьший радиус изгиба |
10 x диаметр кабеля |
|
подвижно |
|
|
температура стационарно |
-30 °С / +70 °С |
|
температура подвижно |
— 5 °С / +50 °С |
|
свойства изоляции |
согл. DIN VDE 0472 часть 804 — B и IEC 60332-1 |
|
стандарт |
согл. DIN VDE 0815 |
