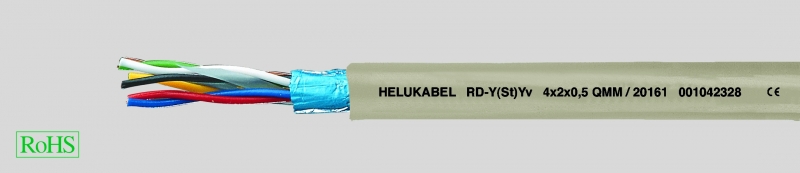

RD-Y(St)Yv / RD-Y(St)YY
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Специальный PVC-кабель для передачи данных на основании DIN VDE 0815 и 0816 Сопротивление проводника (шлейф ) макс. 73,6 Ом/км Температурный диапазон  подвижно от -5°C до +50°C стационарно от -40 °C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RD-Y(St)Yv / RD-Y(St)YY
Технические характеристики
  • Специальный PVC-кабель для передачи данных на основании DIN VDE 0815 и 0816
  • Сопротивление проводника (шлейф)
    макс. 73,6 Ом/км
  • Температурный диапазон
    подвижно от -5°C до +50°C
    стационарно от -40 °C до +70 °C
  • Максимальное рабочее напряжение 600 В
    (не для использования в силовых цепях)
  • Испытательное напряжение
    жила/жила 2000 В
    жила/экран 2000 В
  • Сопротивление изоляции
    жила/жила мин. 100 МОм x км
    жила/экран мин. 100 МОм x км
  • Рабочая емкость
    при 800 Гц макс. 100 нФ/км
    (для кабелей, имеющих до 4 двойных жил, возможно 20-процентное превышение значений)
  • Импеданс
    при 1 кГц прибл. 370 Ом
    при 10 кГц прибл. 130 Ом
  • Емкостная асимметрия
    при 800 Гц макс. 200 пФ/100 м
    (20% значений, т.е. минимум одно значение, могут составлять до 400 пФ)
  • Линейное затухание
    при 1 кГц прибл. 1,2 дБ/км
    при 10 кГц прибл. 3,0 дБ/км
  • Переходное затухание
    при 10 кГц и длине кабеля 500 м
    мин. 60 дБ
  • Минимальный радиус изгиба
    7,5x Ø кабеля
Строение
  • Медные многопроволочные проводники
  • Строение жилы:
    0,5 мм² = 7x0,3 мм
  • Изоляция жил из PVC (Semi-Rigid-PVC)
  • Цветовая маркировка жил
    пара № 1, a-жила = синий; b-жила = красный
    пара № 2, a-жила = серый; b-жила = желтый
    пара № 3, a-жила = зеленый; b-жила = коричневый
    пара № 4, a-жила = белый; b-жила = черный
  • Жилы скручены по парам (прибл. 20 шагов/м ≙50 мм)
  • Каждые четыре пары скручены в пучок, повивная скрутка пучков (цифровая маркировка пучков пластиковыми спиралями)
  • Электростатический экран (St) из металлизированной пленки с многопроволочным луженым дренажным проводом
    0,5 мм² = 7x0,3 мм
  • PVC-оболочка
  • Цвет оболочки – серый (RAL 7032)
  • С разметкой метража
Свойства
  • Статический экран защищает контуры передачи от внешних электромагнитных помех
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
Указания
  • Масса меди указана с учетом массы медного дренажного провода
  • Maxi-Termi-Point® = зарегистрированный товарный знак фирмы AMP
Применение
Кабели RD используются в системах измерения, управления и регулирования, а также в пультах управления электростанций и промышленных установок. Парная скрутка с малой, варьируемой длиной шага внутри пучка обеспечивает хорошие значения перекрестного затухания. Кабели служат для передачи аналоговых и цифровых сигналов частотой прибл. до 10 кГц.
Одним из преимуществ данных кабелей является возможность быстрого и экономичного подключения по технологии Maxi-Termi-Point. В этом случае нет необходимости в пайке и предварительном удалении изоляции жил. Для выполнения таких соединений используются скрученные 7-проволочные жилы и специально разработанная PVC-смесь (полужесткий PVC – Semi-Rigid-PVC).
За счет усиленной оболочки PVC (-Yv) или дополнительной второй внешней оболочки PVC (YY) эти кабели пригодны для стационарной прокладки в зданиях, а также на открытом воздухе и в земле.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во пар
x сечение
мм²
Ø жилы пр. мм Кол-во
жгутов
Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км AWG-номер
20160 2 x 2 x 0,5 2 - 8,5 25,0 80,0 20
20161 4 x 2 x 0,5 2 1 10,0 45,0 125,0 20
20162 8 x 2 x 0,5 2 2 13,0 85,0 200,0 20
20163 12 x 2 x 0,5 2 3 14,0 125,0 255,0 20
20164 16 x 2 x 0,5 2 4 15,5 165,0 315,0 20
20165 24 x 2 x 0,5 2 6 18,5 245,0 370,0 20
20166 32 x 2 x 0,5 2 8 20,5 325,0 555,0 20
20167 48 x 2 x 0,5 2 12 24,0 485,0 170,0 20
20168 96 x 2 x 0,5 2 24 35,5 965,0 1300,0 20
