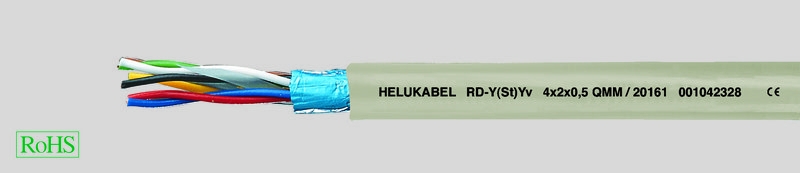

RD-Y(St)Yv / RD-Y(St)YY, внешняя оболочка (двойная) усиленная, Maxi-Termi-Point®, с разметкой метража
RD-Y(St)YY 2x2x0,5 мм²
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный PVC-кабель для передачи данных на основании DIN VDE 0815 и 0816
Сопротивление проводника (шлейф )
макс. 73,6 Ом/км
Температурный диапазон
подвижно от -5°C до +50°C
стационарно от -40 °C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — RD-Y(St)YY 2x2x0,5 мм²
- Специальный PVC-кабель для передачи данных на основании DIN VDE 0815 и 0816
-
Сопротивление проводника (шлейф)макс. 73,6 Ом/км
-
Температурный диапазонподвижно от -5°C до +50°Cстационарно от -40 °C до +70 °C
-
Максимальное рабочее напряжение 600 В(не для использования в силовых цепях)
-
Испытательное напряжениежила/жила 2000 Вжила/экран 2000 В
-
Сопротивление изоляциижила/жила мин. 100 МОм x кмжила/экран мин. 100 МОм x км
-
Рабочая емкостьпри 800 Гц макс. 100 нФ/км(для кабелей, имеющих до 4 двойных жил, возможно 20-процентное превышение значений)
-
Импеданспри 1 кГц прибл. 370 Омпри 10 кГц прибл. 130 Ом
-
Емкостная асимметрияпри 800 Гц макс. 200 пФ/100 м(20% значений, т.е. минимум одно значение, могут составлять до 400 пФ)
-
Линейное затуханиепри 1 кГц прибл. 1,2 дБ/кмпри 10 кГц прибл. 3,0 дБ/км
-
Переходное затуханиепри 10 кГц и длине кабеля 500 ммин. 60 дБ
-
Минимальный радиус изгиба7,5x Ø кабеля
- Медные многопроволочные проводники
-
Строение жилы:0,5 мм² = 7x0,3 мм
- Изоляция жил из PVC (Semi-Rigid-PVC)
-
Цветовая маркировка жилпара № 1, a-жила = синий; b-жила = красныйпара № 2, a-жила = серый; b-жила = желтыйпара № 3, a-жила = зеленый; b-жила = коричневыйпара № 4, a-жила = белый; b-жила = черный
- Жилы скручены по парам (прибл. 20 шагов/м ≙50 мм)
- Каждые четыре пары скручены в пучок, повивная скрутка пучков (цифровая маркировка пучков пластиковыми спиралями)
-
Электростатический экран (St) из металлизированной пленки с многопроволочным луженым дренажным проводом0,5 мм² = 7x0,3 мм
- PVC-оболочка
- Цвет оболочки – серый (RAL 7032)
- С разметкой метража
- Статический экран защищает контуры передачи от внешних электромагнитных помех
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Масса меди указана с учетом массы медного дренажного провода
- Maxi-Termi-Point® = зарегистрированный товарный знак фирмы AMP
Кабели RD используются в системах измерения, управления и регулирования, а также в пультах управления электростанций и промышленных установок. Парная скрутка с малой, варьируемой длиной шага внутри пучка обеспечивает хорошие значения перекрестного затухания. Кабели служат для передачи аналоговых и цифровых сигналов частотой прибл. до 10 кГц.
Одним из преимуществ данных кабелей является возможность быстрого и экономичного подключения по технологии Maxi-Termi-Point. В этом случае нет необходимости в пайке и предварительном удалении изоляции жил. Для выполнения таких соединений используются скрученные 7-проволочные жилы и специально разработанная PVC-смесь (полужесткий PVC – Semi-Rigid-PVC).
За счет усиленной оболочки PVC (-Yv) или дополнительной второй внешней оболочки PVC (YY) эти кабели пригодны для стационарной прокладки в зданиях, а также на открытом воздухе и в земле.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во пар x сечение мм² |
Ø жилы пр. мм | Кол-во жгутов |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 20180 | 2 x 2 x 0,5 | 2 | - | 8,5 | 25,0 | 90,0 | 20 |
| 20181 | 4 x 2 x 0,5 | 2 | 1 | 10,6 | 45,0 | 140,0 | 20 |
| 20182 | 8 x 2 x 0,5 | 2 | 2 | 13,2 | 85,0 | 220,0 | 20 |
| 20183 | 12 x 2 x 0,5 | 2 | 3 | 14,8 | 125,0 | 275,0 | 20 |
| 20184 | 16 x 2 x 0,5 | 2 | 4 | 15,8 | 165,0 | 350,0 | 20 |
| 20185 | 24 x 2 x 0,5 | 2 | 6 | 18,2 | 245,0 | 470,0 | 20 |
| 20186 | 32 x 2 x 0,5 | 2 | 8 | 22,8 | 325,0 | 620,0 | 20 |
| 20187 | 48 x 2 x 0,5 | 2 | 12 | 24,0 | 485,0 | 850,0 | 20 |
| 20188 | 96 x 2 x 0,5 | 2 | 24 | 36,5 | 965,0 | 1450,0 | 20 |
