RE-2X(St)2YSWBY-fl PiMf

Производитель — TKD

Оценка (средняя 5)

Применение Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — RE-2X(St)2YSWBY-fl PiMf

Применение

Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и сырых помещениях, внутри и снаружи, а также для прокладки в почву.

Особенности

Изоляция оболочки из трудновоспламеняющего ПВХ пластиката и XLPE изоляция жил (сшитый полиэтелен) гарантирует высокую устойчивость к температурам (+90°C), прочность и низкое число диэлектрических потерь.
Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
Маслостойкий согл. ICEA S-82-552.
Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
Защита против УФ-излучения согл. UL 1581 Sektion (секция) 1200.
Трудновоспаменящийся согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C).

Примечание

Соответствует директиве RoHS.
Кабель соответ. 2006/95/EG CE ( «Директива по низкому напряжению»).
Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II согл. EC 60079-14.
По заказу производим специальную конструкцию кабеля, >> возможна поставка компенсационного кабеля: > INDUTHERM <</li>

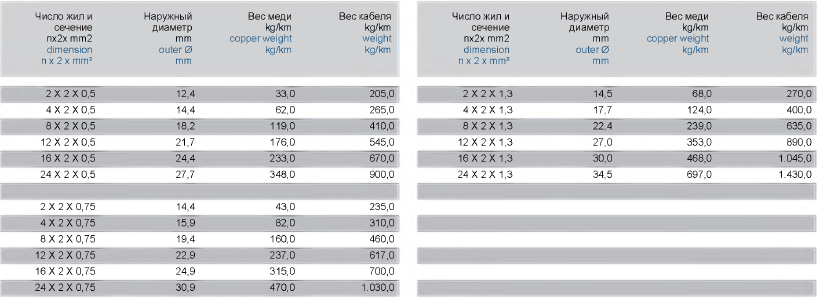

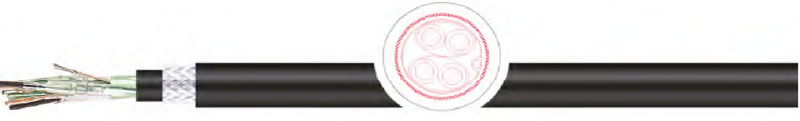

Конструкция и технические характеристики
проводник	медный многопроволочный
структура	7- провол.по DIN VDE0295 кл.2/ IEC 60228 кл.2
изоляция	XLPE (сшитый полиэтилен)
маркировка жил	жила A: черная; жил.В:белая с цифров. маркирк.
способ скрутки	послойный повив пар
экран	пара в полиэст.фольге (PiMF), диаметр вспомагательного провода 0,6mm
общий экран	из ламинирован.алюмин.фольги (24 pm),диаметр вспомаг.провода 0,5mm² (7x0,30 mm)
материал внутренней оболочки	PE, черный
общий экран	броня из оцинкованой стальной проволоки
внешняя оболочка	ПВХ.
цвет оболочки	черного или синего цвета для искробез. установ.
номинальное напряжение	300 V
испытательное напряжение	1500 V DC
сопротивление провода	0,5mm2: макс.36,7 Q/km; 0,75mm2: макс.25,0 Q/km;1,3mm²: макс.14,2 Q/km
сопротивление изоляции	мин. 5 GQ x km
длительные допустимые токовые нагрузки	согл. DIN VDE, см. таблицу технических указаний
емкость	макс.115 nF/km
индуктивность	ок. 1 mH/km
соединение, связывание контуров	макс. 500 nF/500 m
пр.электрические свойства	L/R свойства: 0,5mm2: max.25 pH/Q; 0,75mm2: max.25 pH/Q; 1,3mm2: max.40 pH/Q
наименьший радиус изгиба неподвижно	10 x диаметр кабеля
температура стационарно	-30 °C / +70 °C
температура подвижно	— 5 °C / +50 C
свойства изоляции	по IEC 60332-1-2; IEC 60332-3-24 (Cat. C)
стандарт	согл. EN 50288-7
