Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким сопротивлением, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

• Версия на 300 В

• Усиленная оболочка типа Hv

• Устойчивость к углеводородам

• Защита от термитов и грызунов

• Маслостойкий

• Многоядерный / мульти-тройной / мульти-четырех

• Стойкость к ультрафиолетовому излучению

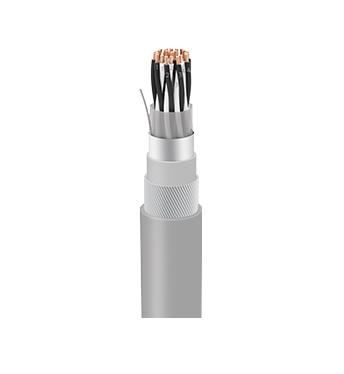

ПРОВОДНИК: электролитические, многопроволочные, отожженные плоские медные провода согласно IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: компаунд из сшитого полиэтилена согласно EN50290-2-29. Черные / белые витые пары с пронумерованными жилами.
СВЯЗЫВАЮЩАЯ ЛЕНТА: полиэстер. фольга на общей жиле кабеля, образованная скрученными парами.
КОЛЛЕКТИВНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
ВНУТРЕННЯЯ ОБОЛОЧКА: состав LSZH согласно EN50290-2-27.

БРОНЯ: Круглые стальные оцинкованные провода EN 10257-1
НАРУЖНАЯ ОБОЛОЧКА:Безгалогенный огнестойкий компаунд LSZH согласно EN50290-2-27 Синий для искробезопасного кабеля Черный для УФ-устойчивого и/или неискробезопасного кабеля Серый для внутреннего применения

Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: Серия EN 50289

ОГНЕСТОЙКОСТЬ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C
СОДЕРЖАНИЕ ГАЛОГЕНОВ: IEC 60754 / 1-2
ВЫБРОС ДЫМА:  IEC 61034 / 1-2



Размер проводника (класс 2)	ном.	мм2	0,5	0,75	1	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	5000
Взаимная емкость	Максимум.	нФ / км	150
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

При 20 ° C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
1x2x0,5	10,7	218
2x2x0,5	13,4	314
4x2x0,5	14,9	384
5x2x0,5	15,8	425
6x2x0,5	16,7	465
8x2x0,5	18,3	540
10x2x0,5	20,7	728
12x2x0,5	21,4	782
16x2x0,5	23,1	900
20x2x0,5	25,3	1041
24x2x0,5	27,3	1163
1х2х0,75	11,5	252
2x2x0,75	14,6	360
4x2x0,75	16.1	443
5x2x0,75	17,1	490
6x2x0,75	18,4	548
8x2x0,75	20,7	748
10x2x0,75	22,9	873
12x2x0,75	23,5	930
16x2x0,75	25,6	1084
20x2x0,75	27,9	1253
24x2x0,75	30,5	1428
1x2x1	11,7	264
2x2x1	14,9	377
4x2x1	16,5	470
5x2x1	17,7	530
6x2x1	18,9	590
8x2x1	21,5	820
10x2x1	23,5	833
12x2x1	24,1	998
16x2x1	26,4	1183
20x2x1	29	1384
24x2x1	32,2	1753
1x2x1,3	12.1	281
2x2x1,3	15.5	409
4x2x1,3	17,5	532
5x2x1,3	18,6	592
6x2x1,3	19,8	660
8x2x1,3	22,6	910
10x2x1,3	24,8	1050
12x2x1,3	25,7	1152
16x2x1,3	27,9	1354
20x2x1,3	30,7	1587
24x2x1,3	34,7	2060
1x2x1,5	12,3	291
2x2x1,5	15,9	426
4x2x1,5	17,9	556
5x2x1,5	19,1	626
6x2x1,5	21	811
8x2x1,5	23,2	955
10x2x1,5	25,7	1126
12x2x1,5	26,4	1213
16x2x1,5	28,9	1444
20x2x1,5	32,3	1868
24x2x1,5	35,7	2190
1x2x2,5	13,5	342
2x2x2,5	18	530
4x2x2,5	21	822
5x2x2,5	22,6	934
6x2x2,5	24,2	1049
8x2x2,5	26,8	1251
10x2x2,5	29,8	1470
12x2x2,5	30,7	1621
16x2x2,5	34,8	2187
20x2x2,5	38,3	2570
24x2x2,5	42	2960
