Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким сопротивлением, поскольку они не предназначены для использования в качестве источника питания. Рекомендуется для использования там, где требуется целостность цепи в случае пожара.

Доступные функции по запросу

• Версия на 300 В

• Усиленная оболочка типа HV

• Устойчивость к углеводородам

• Защита от термитов и грызунов

• Маслостойкий

• Многоядерный / мульти-тройной / мульти-четырех

• Стойкость к ультрафиолетовому излучению

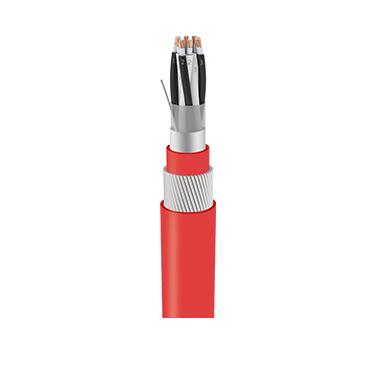

ПРОВОДНИК: электролитические, многожильные, отожженные простые медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: слюдяная лента + сшитый полиэтилен в соответствии с EN50290-2-29 Черно-белые витые пары с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА: полиэфирная пленка на общей кабельной жиле , образованной пары скрученных
ЭКРАН: алюминий / полиэфирной фольга с луженой проволокой меди в непосредственном контакте с металлической стороной фольгой
ВНУТРЕННЯЯ ОБОЛОЧКА: LSZH соединения к EN50290-2-27
АРМАТУРА: Круглая оцинкованным стальная проволока EN 10257-1
ВНЕШНЯЯ ОБОЛОЧКА:Безгалогенный огнестойкий состав LSZH согласно EN50290-2-27 Оранжевый или красный для целостности цепи Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: Серия EN 50289 НЕПРЕРЫВНАЯ ОГНЕСТОЙКОСТЬ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C
ОГНЕСТОЙКОСТЬ: IEC 60331/21, IEC 60331 / 1-2

СОДЕРЖАНИЕ ГАЛОГЕНА: IEC 60754 / 1-2

ВЫБРОС ДЫМА : IEC 61034 / 1-2



Размер проводника (класс 2)	ном.	мм2	0,5	0,75	1	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	5000
Взаимная емкость	Максимум.	нФ / км	150
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

При 20 ° C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
1x2x0,5	11,7	256
2x2x0,5	15	363
4x2x0,5	16,6	443
5x2x0,5	17,9	502
6x2x0,5	19,1	555
8x2x0,5	21,8	768
10x2x0,5	23,9	880
12x2x0,5	24,6	942
16x2x0,5	26,9	1090
20x2x0,5	29,6	1267
24x2x0,5	33,1	1634
1х2х0,75	12.1	270
2x2x0,75	15,6	390
4x2x0,75	17,6	497
5x2x0,75	18,8	555
6x2x0,75	20,8	724
8x2x0,75	22,9	854
10x2x0,75	25,5	992
12x2x0,75	26,1	1064
16x2x0,75	28,4	1235
20x2x0,75	32	1625
24x2x0,75	35,5	1884
1x2x1	12,3	283
2x2x1	16	415
4x2x1	18	525
5x2x1	19,3	590
6x2x1	21	824
8x2x1	21,5	787
10x2x1	23,5	906
12x2x1	26,1	1063
16x2x1	29,4	1350
20x2x1	33,1	1757
24x2x1	36,7	2054
1x2x1,3	12,8	300
2x2x1,3	16,8	450
4x2x1,3	19	580
5x2x1,3	21,3	782
6x2x1,3	22,7	863
8x2x1,3	25,1	1021
10x2x1,3	27,8	1184
12x2x1,3	28,5	1280
16x2x1,3	32	1714
20x2x1,3	35,7	2036
24x2x1,3	39,1	2320
1x2x1,5	12,9	305
2x2x1,5	16,9	457
4x2x1,5	19,2	602
5x2x1,5	21,5	812
6x2x1,5	23	898
8x2x1,5	25,4	1063
10x2x1,5	28,1	1234
12x2x1,5	29,1	1352
16x2x1,5	32,6	1792
20x2x1,5	36,1	2114
24x2x1,5	39,6	2429
1x2x2,5	14,5	376
2x2x2,5	19,4	578
4x2x2,5	22,9	907
5x2x2,5	24,6	1027
6x2x2,5	26,6	1160
8x2x2,5	29,5	1388
10x2x2,5	33,8	1830
12x2x2,5	35,1	2038
16x2x2,5	38,6	2421
20x2x2,5	43,4	3143
24x2x2,5	48,3	3683
