Кабели для КИПиА

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким импедансом, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

Версия на 300 В

Усиленная оболочка типа YV

Устойчивый к углеводородам

Против термитов / против грызунов

Маслостойкий

Версия LSF (малодымный)

Стойкость к ультрафиолетовому излучению

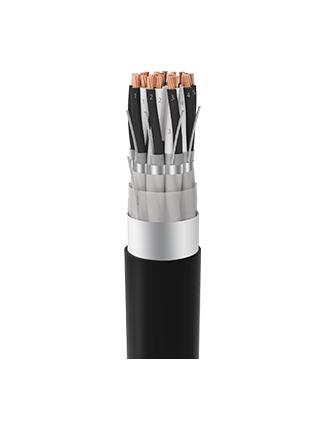

ПРОВОДНИК: электролитические, многопроволочные, отожженные плоские медные провода согласно IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: компаунд из сшитого полиэтилена согласно EN50290-2-29. Черно-белые витые пары с пронумерованными жилами.
СВЯЗУЮЩАЯ ЛЕНТА: полиэстер фольги на каждой витой пары
отдельный экран: алюминий / полиэфирной фольги с луженой проволоки меди в непосредственном контакте с металлической стороне фольги
СВЯЗУЮЩАЯ ЛЕНТА: полиэфирная пленка на общей кабельной жилы , образованной скрученных пар
общий экран: Алюминий / полиэфирной фольги с заземляющий провод из луженой меди в непосредственном контакте с металлической стороной фольги.
ВНЕШНЯЯ ОБОЛОЧКА: Огнестойкий состав ПВХ согласно EN50290-2-22 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля.

Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 7,5 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: Серия EN 50289

ОГНЕСТОЙКОСТЬ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C

Размер проводника (класс 2)	ном.	мм2	0,5	0,75	1	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	5000
Взаимная емкость	Максимум.	нФ / км	150
Индуктивность	Максимум.	мГн / км	1
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60

При 20 ° C

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
2x2x0,5	10.1	96
4x2x0,5	11,7	145
5x2x0,5	13	177
6x2x0,5	14.1	205
8x2x0,5	16	263
10x2x0,5	18,2	325
12x2x0,5	18,8	370
16x2x0,5	21,1	474
20x2x0,5	23,7	583
24x2x0,5	26,4	696
2x2x0,75	11.2	115
4x2x0,75	13,2	184
5x2x0,75	14,4	217
6x2x0,75	16	260
8x2x0,75	18,1	322
10x2x0,75	20,6	410
12x2x0,75	21,3	468
16x2x0,75	24	528
20x2x0,75	26,8	741
24x2x0,75	30	884
2x2x1	11,6	126
4x2x1	13,7	204
5x2x1	15	242
6x2x1	16,5	290
8x2x1	18,7	372
10x2x1	21,4	488
12x2x1	22,1	526
16x2x1	24,7	678
20x2x1	27,8	836
24x2x1	31	998
2x2x1,3	12,5	150
4x2x1,3	14,5	237
5x2x1,3	16.1	291
6x2x1,3	17,6	340
8x2x1,3	20	438
10x2x1,3	23	543
12x2x1,3	23,8	635
16x2x1,3	26,7	820
20x2x1,3	30	1010
24x2x1,3	33,4	1205
2x2x1,5	13	160
4x2x1,5	15,2	262
5x2x1,5	16,6	312
6x2x1,5	18,3	372
8x2x1,5	20,8	481
10x2x1,5	23,8	595
12x2x1,5	24,6	684
16x2x1,5	27,5	883
20x2x1,5	30,9	1090
24x2x1,5	34,7	1317
2x2x2,5	15.3	221
4x2x2,5	18,1	370
5x2x2,5	19,8	443
6x2x2,5	21,8	528
8x2x2,5	24,8	684
10x2x2,5	28,4	848
12x2x2,5	29,6	993
16x2x2,5	33,1	1284
20x2x2,5	37,4	1602
24x2x2,5	41,7	1910
